D型大扰度松套补偿接头
D型大扰度松套补偿接头

【简介】

       裕隆管道设备有限公司D型大挠度松套补偿接头是严格按照中华人民共和国国家标准GB/T12465-2012制造生产的,大挠度松套补偿接头是在吸收国外先进技术并结合我国实情基础上研究开发的一种新型管道连接器。补偿接头其主要结构短管法兰、本体、压盖、档圈、限位块、密封副、压紧构件组成

【产品功能 】

       裕隆管道设备有限公司D型大挠度松套补偿接头是严格按照中华人民共和国国家标准GB/T12465-2012制造生产的,大挠度松套补偿接头是在吸收国外先进技术并结合我国实情基础上研究开发的一种新型管道连接器。补偿接头其主要结构短管法兰、本体、压盖、档圈、限位块、密封副、压紧构件组成,用于吸收轴向位移和挠度为6°~7°的角位移的管道松套连接的装置.它采用独特的抗轴力设计,结构简单、密封性能可靠、抗拉脱力强。具有较大的可挠量和伸缩量,在一定范围内可轴向伸缩,也能在一定的角度内克服管道对接不同轴向而产生的偏移,能极大的方便阀门管道的安装与拆卸。主要适用于工况恶劣、地形复杂场合的的管道连接.

补偿接头按功能分为:松套补偿接头,松套限位补偿接头,松套传力接头,大挠度松套补偿接头,球形补偿接头,压力平衡型补偿接头。





【性能特点】

 1、补偿吸收管道受热应力引起的位移量

 2、吸收设备振动,减少设备振动对管道的影响

 3、克服地陷等因素对管道的危害

 4、给长距离管路因温差伸缩起到了很好的调节作用

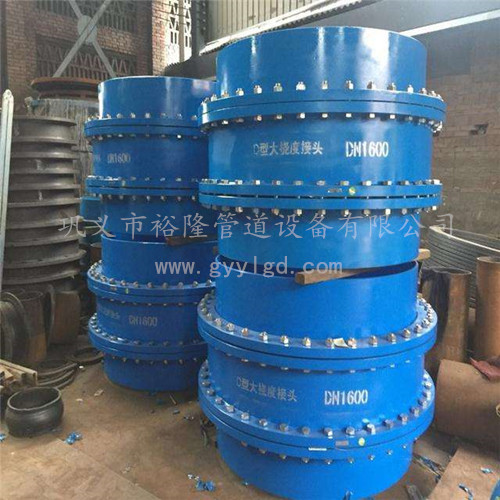

【产品展示】

D型大扰度松套补偿接头





【连接参数】


公称尺寸 DN可挠量(°)伸缩量 mmL                                                                      法兰连接尺寸
0.6Mpa1.0Mpa1.6Mpa
DKn-doDKn-doDKn-do
1007±605202101704-φ182201808-φ182201808-φ19
2005603202808-φ183402958-φ2334029512-φ23
3006054403952-φ2344540012-φ2346041012-φ27
40066054049516-φ2356551516-φ2758052516-φ30
50067064560020-2367062020-φ2771565020-φ33
60072075570520-φ2778072520-φ3084077020-φ36
7006.5±6575086081024-φ2789584024-φ3091084024-φ36
80081097592024-φ30101595024-φ33102595024-φ39
9008551075102024-φ301115105028-φ331125105028-φ39
10009501175112028-φ301230116028-φ361255117028-φ42
120010001405134032-φ331455138032-φ391485139032-φ48
140010501630156036-φ361675159036-φ421685159036-φ48
160011401830176040-361915182040-φ481930182040-φ56
18006±7512002045197044-φ402115202044-φ482130202044-φ56
200012502265218048-φ422325223048-φ482345223048-φ62
220013002475239052-φ422550244052-φ56---
240014202685260056-φ422760265056-φ56---
260014502905281060-φ482960285060-φ56---
280015003115302064-φ483180307064-φ56---
300016003315322068-φ483405329068-φ62---
320017803525343072-φ48------
