VSSJAFG(CF)型单法兰传力接头
VSSJAFG(CF)型单法兰传力接头

【简介】

      VSSJAFG(CF)型单法兰传力接头由本体、密封圈、压盖、伸缩管、传力螺杆等组成,适用一端法兰连接,一端焊接的连接方式,调节产品两端与管道或法兰的安装长度,安装完毕后,对角依次均匀拧紧压盖螺栓,使其成为一个整体,具体安装长度可根据现场尺寸进行调整,补偿管路安装误差,方便安装维修。

【产品功能 】

      VSSJAFG(CF)型单法兰传力接头是有松套伸缩接头和短管法兰、传力螺杆等构件组成,连接方式采用一端法兰连接,一端接管连接的方式,它是泵、阀门等设备与管道连接的新产品,通过全螺栓把它们连接起来,使其成为一个整体,并有一定的调节量,这样就可以在安装维修时,根据现场安装尺寸进行调整,在工作时,可以把轴向推力传还至整个管道。这样不仅提高工作效率,并且对泵、阀门和管道等起到一定保护作用。

【型    号】:CF型、VSSJAFG型

【别    名】:单法兰松套传力接头

【规    格】:DN65-3200mm

【工作压力】:0.6Mpa、1.0Mpa、1.6Mpa、2.5Mpa

【应用领域】:该系列产品属金属制造品,其有较高的抗拉和抗压强度,软密封性能优越,装卸方便等功能,常被应用于电力,冶金、给排水和污水处理等行业,主要作用于水泵与阀门和管道之间的连接。





【性能特点】

1、在管道中能有效的补偿和缓解管道和盲板推力,对管道起到一定保护作用;

2、安装简单方便、方便阀门安装、可承受管线的轴向推力

3、补偿管路安装误差;

4、能便于水泵,阀门的安装维修更换;

5、其有较高的抗拉和抗压强度,软密封性能优越;

6、避免推力集中于管道或泵的近端发生冲击力损伤设备。





【产品展示】

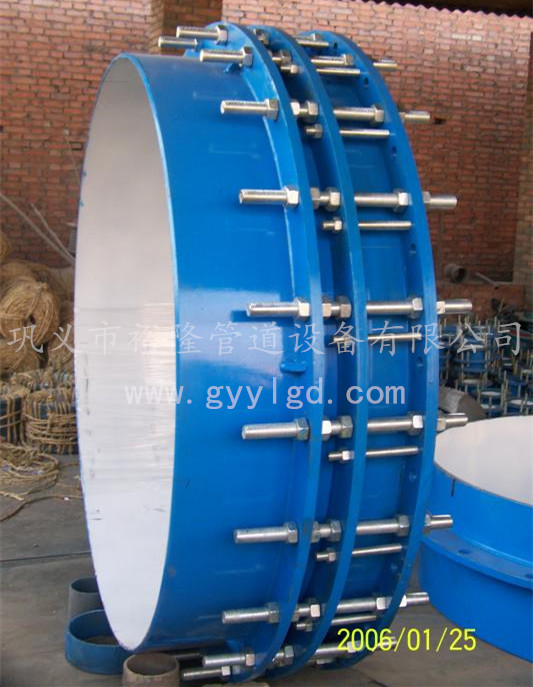

VSSJAFG(CF)型单法兰传力接头





【连接参数】

公称通径

 DN



        管子外径Dw

外形尺寸


                                                                         法兰连接尺寸
0.6Mpa1.0Mpa
L1DD1n-ThbDD1n-Thb
6576400401601304-M12161851454-M1620
80891901504-M16182001608-M1622
10011421017022018024
1251402402008-M162025021026
1501682652252852408-M20
2002193202802234029528
25027337533512-M162439535012-M20
3003254205044039512-M202444540012-M2028
3503774904452650546016-M2030
4042654049512-M202856551516-M2432
4504805955502861556520-M2432
53053064560020-M203067062034
60063044075570520-M243078072520-M2736
70072086081024-M243289584024-M2740
8008206006097592024-M2734101595024-M3044
9009201075102024-M27361115105028-M3046
100010201175112028-M27361230116028-M3350
120012206201405134032-M30401455138032-M3656
140014201630156036-M33441675159036-M3962
16001620
1830176040-M33481915182040-M4568
180018202045197044-M36502115202044-M4570
200020206502265218048-M39542325223048-M4574
220022202475239052-M39602550244052-M5280
240024202685260056-M39622760265056-M5282
26002620750802905281060-M45642960285060-M5288
280028203115302064-M45683180307064-M5294
300030203315322068-M45703405329068-M56100
320032203525343072-M4576



注:本尺寸符合GB/T12465-2007标准
