【产品功能 】
SSJB(AY)型压盖式松套伸缩接头采用承插式连接,承插口的密封采用天然柔性橡胶为原材料,加上橡胶密封圈和伸缩接头本体间的互相吻合的斜切面设计、勿需焊接,结构合理,密封性能好,安装快速方便。压盖式松套伸缩接头是在松套伸缩接头原有性能的基础上,增设限位装置,在压盖式松套限位伸缩接头大伸缩量处用双螺母锁定。这样就实现管道在允许的伸缩量中可以自由伸缩,一旦超过压盖式松套限位伸缩接头大伸缩量,就起到限位,这样就有效的确保压盖式松套限位伸缩接头管道的安全运行,特别适用于有震动或有一定斜度及在拐弯的管路中的选择。
【型 号】:SSJB型 AY型
【规 格】:DN65-4000mm
【工作压力】:0.25Mpa、0.6Mpa、1.0Mpa、1.6Mpa
【应用领域】:广泛用于化工、建筑、给水、排水、石油、轻重工业、冷冻、卫生、水暖、消防、电力等基础工程。
【性能特点】
1、可对管道运行过程中产生的位移起到补偿作用;
2、在一定程度上减震降噪、保护管道;
3、结构简单,方便施工,节约又省时;
4、能胀能缩,密封性能好;
5、安装迅速,维修便捷。

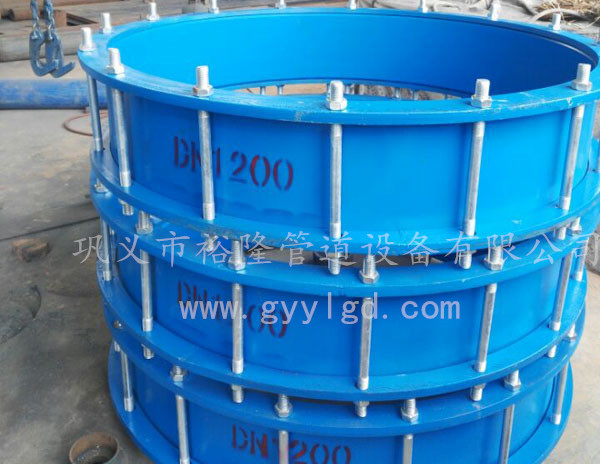

【产品展示】

【连接参数】
公称通径DN | 管子外径Dw | 外形尺寸 | N-Th |
长度L | D | 0.25-1.6MPa | 2.5-6.4MPa |
L1 | L |
65 | 76 | 180 | 208 | 155 | 4-M12 | 4-M12 |
80 | 89 | 165 |
100 | 108 | 195 |
124 | 195 |
125 | 133 | 225 |
125 | 140 | 225 | 4-M16 |
150 | 159 | 220 | 255 | 4-M16 | 6-M16 |
168 | 255 |
200 | 219 | 310 |
225 | 245 | 335 |
250 | 273 | 223 | 375 | 6-M20 | 8-M20 |
300 | 325 | 220 | 273 | 440 |
350 | 355 | 490 | 8-M20 | 10-M20 |
377 | 490 |
400 | 406 | 540 |
426 | 540 | 10-M20 | 12-M20 |
450 | 457 | 590 |
480 | 590 |
500 | 508 | 645 |
530 | 645 |
600 | 610 | 750 |
630 | 750 |
700 | 720 | 855 | 12-M20 | 14-M20 |
800 | 820 | 290 | 355 | 970 | 12-M24 | 16-M24 |
900 | 920 | 1070 | 14-M24 | 18-M24 |
1000 | 1020 | 1170 |
1200 | 1220 | 1405 | 16-M24 | 20-M24 |
1400 | 1420 | 377 | 1590 | 18-M24 | 28-M27 |
1500 | 1520 | 1690 |
1600 | 1620 | 1795 | 20-M27 | 28-M27 |
1800 | 1820 | 2000 | 22-M27 | 30-M30 |
2000 | 2020 | 2200 | 24-M27 | 32-M30 |
2200 | 2220 | 400 | 2420 | 26-M30 |
|
2400 | 2420 | 2635 | 28-M30 |
|
2600 | 2620 | 400 | 2835 | 30-M30 |
|
2800 | 2820 | 3030 | 32-M33 |
|
3000 | 3020 | 3240 | 34-M33 |
|
3200 | 3220 | 3440 | 36-M33 |
|
3400 | 3420 | 490 | 3640 | 38-M33 |
|
3600 | 3620 | 3860 | 40-M33 |
|
3800 | 3820 | 500 | 4080 | 40-M36 |
|
4000 | 4020 | 4300 | 42-M36 |
|
注:本尺寸符合GB/T12465-2007标准 |
