以技术为生命,以质量求生存!亲爱的【E型球形补偿接头】客户,您好!感谢您浏览巩义市裕隆管道设备有限公司官方企业网站!公司弘扬企业精神和“工匠精神”有机结合,开展个性化定制、柔性化生产,精益求精,增品种、提品质、创品牌。自巩义市裕隆管道设备有限公司建成以来,一直致力于供水领域技术研发和产品打造,已经为众多的客户提供过好质量的【E型球形补偿接头】产品!如果您想了解更多的【E型球形补偿接头】产品新技术在实际中的应用情况,请致电裕隆管道技术咨询电话:【15890006998】,进一步的了解相关资料!裕隆公司期待你我同行,携手助力中国梦!

E型球形补偿接头
E型球形补偿接头

【简介】

        E型球形补偿接头是由圆形壳体,球体,密封圈组成。壳体包含着圆形球体,中间有密封圈连接,这样球形补偿器就能自由的在活动范围内实现各个角度的位移补偿,适用于出现角向位移的管道,方便施工。本产品是解决管道热胀冷缩的一种设备,可广泛应用于冶金、石油、化工、电力、轻工、纺织、建筑和国防建设等行业中,

【产品功能 】

       E型球形补偿接头是由圆形壳体,球体,密封圈组成。壳体包含着圆形球体,中间有密封圈连接,这样球形补偿器就能自由的在活动范围内实现各个角度的位移补偿,适用于出现角向位移的管道,方便施工。本产品是解决管道热胀冷缩的一种设备,可广泛应用于冶金、石油、化工、电力、轻工、纺织、建筑和国防建设等行业中,主要适用于地面沉降大、震动大、地形复杂的管道连接。安装在管道上后,球体可以以回转中心在8角范围内自由转动,来补偿管道因地基沉降、热胀冷缩引起的挠曲。具有补偿量大,占据空间小,流体阻力小,安装方便,综合成本低等优点。

【型       号】:E型

【规       格】:DN50-1200mm

【工作压力】:0.25Mpa、0.6Mpa、1.0Mpa、1.6Mpa、4.0MPa

【应用领域】:广泛用于冶金、石油、化工、电力、轻工、纺织、建筑和国防建设等行业





【性能特点】

    1、用于热力管道中,补偿热膨胀,其补偿能力为“冂”补偿器的5-10倍

    2、用于飞机排气设施上,补偿冲击膨胀。

    3、用于冶金设备(如高炉、转炉、电炉、加热炉等)的汽化冷却系统中,作万向接头用

    4、用于建筑物的各种管道中,防止因地基产生不均匀下沉、或地震等意外原因对管道产生破坏

    5、当管道有安装误差或出现工作变形时,裕隆管道设备有限公司E型球型补偿接头的连接部位应保证不泄露。E型球型补偿接头的伸缩量、可挠量不小于15°

    6、能承受管路的轴向伸缩、错位、及挠曲变形。地埋安装时,应能承受建筑物穿墙管与埋地管道间较大的不均匀沉降

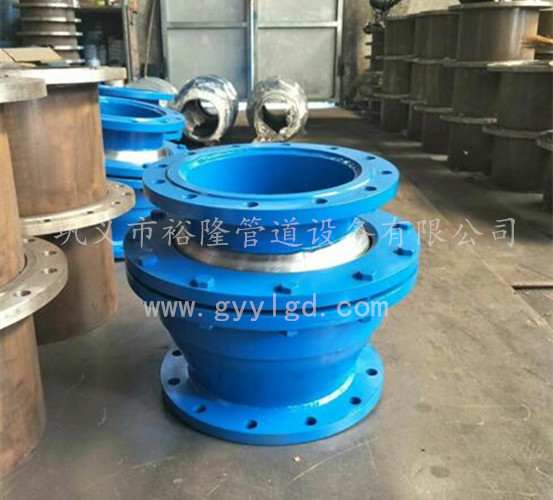

【产品展示】

E型球形补偿接头





【连接参数】

公称通径

 DN(mm)

径向最大尺寸

 D(mm)

球心距(mm)转矩Torque(KN.M)接口端口尺寸(mm)总长L(mm) 重量
1.0Mpa1.6Mpa2.5Mpa
1.0Mpa1.6Mpa2.5Mpa法兰连接法兰法兰法兰
501801140.070.110.1759*3.52002323.829
651981520.140.230.3673*4260313339
802251680.320.510.8089*4292454653
1002601780.540.861.34108*4310666882
1253002061.041.672.61133*43508791111
1503752541.522.433.80159*4.544099101125
2004402362.153.455.39219*5435137141176
2505403154.226.7510.55273*6584262271330
3006082756.3410.1515.86325*6602360375457
3506853708.3113.3020.78377*8670546569696
40078042010.8317.3227.06426*8757645665822
45082543515.3424.5538.36480*8822911956947
50090033620.8133.3052.03529*8728104511111315
600105544826.2241.9565.55630*8900144916401895
700130071031.7850.8479.44720*81290---
800145083038.2661.2295.65820*101480---
900163095045.2072.32113.05920*1101650---
10001810110052.7484.38131.841020*101810---
11001990135060.9197.46152.281120*122050---
12002170155069.78111.65174.451220*142280---

       精益求精是裕隆管道设备有限公司对产品质量不断追求,合理的价格、优质的服务是与您诚挚合作的前提,我们愿同您携手共谋发展,同创未来。如果您是管道配件、排水材料有关方面的采购客户,或者在E型球形补偿接头管道配件、排水材料等方面有什么问题,请即刻拿起您的电话,拨打技术电话:15890006998,裕隆管道设备有限公司将为您免费提供E型球形补偿接头管道配件、排水材料应用的专业解决方案!即刻拨打,了解更多,相信与“裕隆”的沟通,一定对您的选择有所帮助。
