【产品功能 】
C2F型不锈钢双法兰松套传力接头也叫双法兰传力补偿接头:产品由本体,密封圈,压盖,伸缩短管等主要部件组成。该产品适用于两边均为法兰连接的管道中,安装时调节产品两端的法兰的安装长度,对角均匀拧紧压盖螺栓,使其成为一个整体,并具有一定的调节量,可根据现场安装尺寸进行调整,在工作中可以把轴向推力传还至整个管道。它能传递被连接件的压力推力和补偿道路误差,不能吸收轴向位移。主要用于泵、阀门、管路等附件的松套连接。
【型 号】:C2F型
【规 格】:DN65-3200mm
【工作压力】:0.6Mpa、1.0Mpa、1.6Mpa、2.5Mpa
【应用领域】:该系列产品属金属制造品,其有较高的抗拉和抗压强度,软密封性能优越,装卸方便等功能,常被应用于电力,冶金、给排水和污水处理等行业,主要作用于水泵与阀门和管道之间的连接。
【性能特点】
1、在管道中能有效的补偿和缓解管道和盲板推力,对管道起到一定保护作用;
2、传递被连接件的压力推力(盲板力);
3、补偿管路安装误差;
4、便于水泵,阀门的安装维修更换;
5、其有较高的抗拉和抗压强度,软密封性能优越;
6、在水泵出口处和管道转角处应采用传力接头,避免推力集中于管道或泵的近端发生冲击力损伤设备

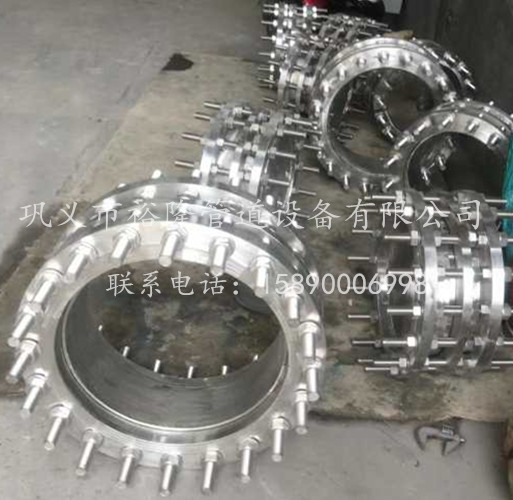

【产品展示】

【连接参数】
公称通径 DN | 管子外径Dw | 外形尺寸 | 法兰连接尺寸 |
0.6Mpa法兰 | 1.0Mpa法兰 |
伸缩量 | 安装尺寸 | D | D1 | n-Th | b | D | D1 | n-Th | b |
65 | 76 | 40 | 200 | 160 | 130 | 4-M12 | 16 | 185 | 145 | 4-M16 | 20 |
80 | 89 | 190 | 150 | 4-M16 | 18 | 200 | 160 | 8-M16 | 22 |
100 | 114 | 210 | 170 | 220 | 180 | 24 |
125 | 140 | 240 | 200 | 8-M16 | 20 | 250 | 210 | 26 |
150 | 168 | 265 | 225 | 285 | 240 | 8-M20 |
200 | 219 | 320 | 280 | 22 | 340 | 295 | 28 |
250 | 273 | 375 | 335 | 12-M16 | 24 | 395 | 350 | 12-M20 |
300 | 32S | 50 | 220 | 440 | 395 | 12-M20 | 24 | 445 | 400 |
350 | 377 | 490 | 445 | 26 | 505 | 460 | 16-M20 | 30 |
400 | 426 | 540 | 495 | 12-M20 | 28 | 565 | 515 | 16-M24 | 32 |
450 | 480 | 595 | 550 | 28 | 615 | 565 | 20-M24 |
500 | 530 | 645 | 600 | 20-M20 | 30 | 670 | 320 | 36 |
600 | 630 | 240
| 755 | 705 | 20-M24 | 30 | 780 | 725 | 20-M27 | 38 |
700 | 720 | 860 | 810 | 24-M24 | 32 | 895 | 840 | 24-M27 | 40 |
800 | 820 | 60 | 350 | 975 | 920 | 24-M27 | 34 | 1015 | 950 | 24-M30 | 44 |
900 | 920 | 1075 | 1020 | 36 | 1115 | 1050 | 28-M30 | 46 |
1000 | 1020 | 1175 | 1120 | 28-M27 | 1230 | 1160 | 28-M33 | 50 |
1200 | 1220 | 370
| 1405 | 1340 | 32-M30 | 40 | 1455 | 1380 | 32-M36 | 56 |
1400 | 1420 | 1630 | 1560 | 36-M33 | 44 | 1675 | 1590 | 36-M39 | 62 |
1600 | 1620 | 380
| 1830 | 1760 | 4-M33 | 48 | 1915 | 1820 | 40-M45 | 68 |
1800 | 1820 | 2045 | 1970 | 44-M36 | 50 | 2115 | 2020 | 44-M45 | 70 |
2000 | 2020 | 400 | 2265 | 2180 | 48-M39 | 54 | 2325 | 2230 | 48-M45 | 74 |
2200 | 2220 | 2475 | 2390 | 52-M39 | 60 | 2550 | 2440 | 52-M52 | 80 |
2400 | 2420 | 2685 | 2600 | 56-M39 | 62 | 2760 | 2650 | 56-M52 | 82 |
2600 | 2620 | 80 | 450 | 2905 | 2810 | 60-M45 | 64 | 2960 | 2850 | 60-M52 | 88 |
2800 | 2820 | 3115 | 3020 | 64-M45 | 68 | 3180 | 3070 | 64-M56 | 94 |
3000 | 3020 | 3315 | 3220 | 68-M45 | 70 | 3405 | 3290 | 68-M27 | 100 |
3200 | 3220 | 3525 | 3430 | 72-M45 | 76 |
|
|
|
|
注:本尺寸符合GB/T12465-2002标准 |
