SSJB-3(BY)型压盖式限位伸缩接头
SSJB-3(BY)型压盖式限位伸缩接头

【简介】

       SSJB-3(BY)型压盖式限位伸缩接头是巩义裕隆管道设备有限公司在吸收国外先进技术的基础上,结合实际需要研制开发的一种新型管道连接器,产品结构设计合理,密封性能可靠;两端采用承插连接,安装,拆卸方便。适合连接输送水、油、气及颗粒粉状物的钢管、铸铁管、球墨铸铁管、PAC管、ABS管等,连接的同时能补偿管道的轴向位移及一定量的挠曲和偏心。

【产品功能 】

       SSJB-3(BY)型压盖式限位伸缩接头是巩义裕隆管道设备有限公司在吸收国外先进技术的基础上,结合实际需要研制开发的一种新型管道连接器,产品结构设计合理,密封性能可靠;两端采用承插连接,安装,拆卸方便。适合连接输送水、油、气及颗粒粉状物的钢管、铸铁管、球墨铸铁管、PAC管、ABS管等,连接的同时能补偿管道的轴向位移及一定量的挠曲和偏心。

       SSJB-3(BY)型压盖限位伸缩接头是由松套伸缩接头和两个限位短管组合而成。压盖限位伸缩接头能防止管道因超量位移导致补偿接头的泄漏和损坏,主要用于在允许位移范围内吸收轴向位移和承受轴向压力推力的管道松套连接。

SSJB-3(BY)压盖限位伸缩接头两边均与管道焊接,压盖限位伸缩接头在安装时松开压盖螺母,调整至安装长度后把两端的短管与管道焊接,后用对角法均匀拧紧螺母,调整好防脱螺母即可。

【型       号】BY型    SSJB-3型

【规       格】:DN65-4000mm

【工作压力】:0.6Mpa、1.0Mpa、1.6Mpa、2.5Mpa

【应用领域】:化工、建筑、给水、排水、石油、轻重工业、冷冻、卫生、水暖、消防、电力等基础工程。





【性能特点】

1、伸缩量大、使用寿命长、维修方便

2、便于水泵,阀门的安装维修更换;

3、能够降低管道线路的振动和噪音的影响。

4、实现在补偿管道轴向位移的同时保证管道线路的高度密封





【产品展示】

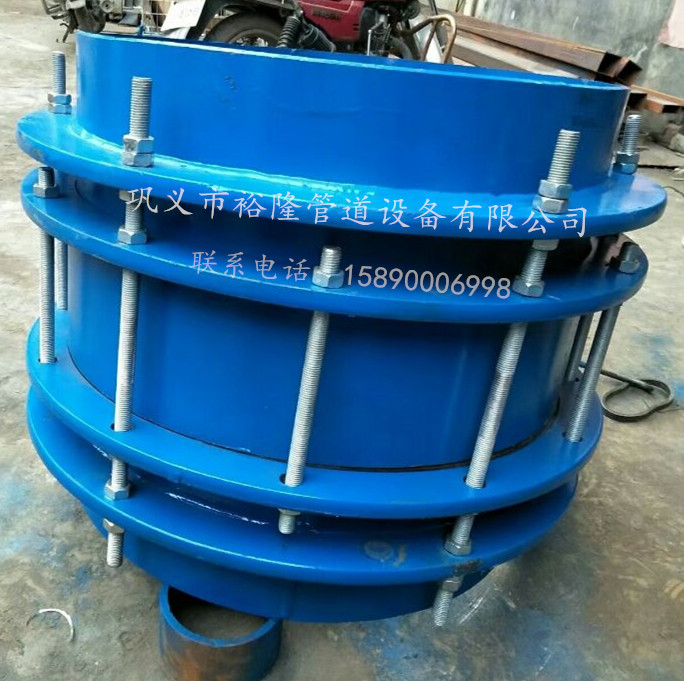

SSJB-3(BY)型压盖式限位伸缩接头





【连接参数】

公称通径DN


管子外径


                                      外型尺寸伸缩量mm
                     连接尺寸
DwD(最大外径)安装尺寸总长0.6-1.6Mpa2.5Mpa
6576155645690902-M122-M12
8089165
1001081952-M16
114195
125133225
140225
1501592552-M163-M16
168255
200219310
2502733753-M204-M20
3003254406557101105-M20
3503774904-M20
400426540
4504805905-M206-M20
500530645
600630750
7007208506-M207-M20
800820965107511501506-M248-M24
90092010657-M249-M24
100010201165
1200122013658-M2410-M24
1400142015909-M2712-M27
150015201690
16001620179510-M2714-M27
18001820200011-M2715-M30
20002020220012-M2716-M30
22002220242013-M27-
24002420263514-M30
26002620283515-M30
28002820304016-M33
30003020324017-M33
3200322034401130126026018-M33

压盖式松套限位伸缩接头:该产品适用于管道连接处呈焊接结构,安装时调整产品两端连接长度,进行焊接固定,这样就能让管道自由伸缩,锁定伸缩量,确保管道的安全运行。
