VSSJA(AF)型法兰式松套伸缩接头
VSSJA(AF)型法兰式松套伸缩接头

【简介】

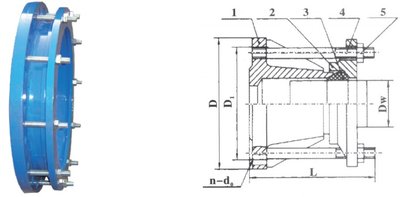

        VSSJA(AF)型法兰式松套伸缩接头是由主体,压盖,密封圈和紧固件组成.法兰松套伸缩接头采用和压盖松套补偿接头相同的密封原理,连接方式一端为法兰连接,另一端为承插连接,法兰松套伸缩接头适合于阀门等设备与管道的连接,法兰松套伸缩接头在连接的同时能补偿管道的轴向位移及一定量的挠曲和信心,从而保护阀门等设备.承插口同样适合与钢管,铸铁管,球墨铸铁管,PVC管,ABS管等连接.同时吸取了国内外同类产品优特点设计的

【产品功能 】

      巩义裕隆管道设备有限公司法兰式式松套限位伸缩接头又叫做法兰式松套伸缩节,膨胀节,补偿器等,是泵、阀门等与管道连接的新产品。通过螺栓把他们连接起来使其成为一个整体,并有一定的位移量。这样就可以在安装维修时根据现场尺寸进行调整。

      VSSJA(AF)型法兰式松套伸缩接头是由主体,压盖,密封圈和紧固件组成.法兰松套伸缩接头采用和压盖松套补偿接头相同的密封原理,连接方式一端为法兰连接,另一端为承插连接,法兰松套伸缩接头适合于阀门等设备与管道的连接,法兰松套伸缩接头在连接的同时能补偿管道的轴向位移及一定量的挠曲和信心,从而保护阀门等设备.承插口同样适合与钢管,铸铁管,球墨铸铁管,PVC管,ABS管等连接.同时吸取了国内外同类产品优特点设计的,法兰松套伸缩接头具有结构简单合理,密封性能可靠,勿需焊接,安装拆卸方便,法兰松套伸缩接头能补偿管道一定范围内的位移、错位和挠曲等优点。

【型    号】:AF型、VSSJF型

【规    格】:DN65-3200mm

【工作压力】:0.6Mpa、1.0Mpa、1.6Mpa、2.5Mpa

【产品认证】:ISO9001-2008

【适用范围】:【酸、碱、腐蚀类、油、热水、冷水、压缩空气、压缩天然气等】





【性能特点】

1、可对管道运行过程中产生的位移起到补偿作用

2、结构简单,工作可靠,维修保养方便

3、无需焊接,方便施工,节约又省时

4、能胀能缩,能斜能偏,密封性能好

5、安装迅速,维修便捷





【产品展示】

VSSJA(AF)型法兰式松套伸缩接头





【连接参数】

公称直径Nominal Diameter

DN

管子外径External diameter        of pipe DW长度Length法兰连接尺寸Flange connecting dimension

0.25Mpa0.6Mpa1.0Mpa

L1LDD1n-doDD1n-doDD1n-do
65761051181601304-141601304-141851454-18
80891901504-181901504-182001608-18
100108123210170210170220180
114
1251332402008-182402008-18250210
140
1501592652252602252852408-22
168
200219320280320280340295
25027313037533512-1837533512-1839535012-22
30032513016044039512-2244039512-2244540012-22
350355490445490445505460
377
40040654049516-2254049516-2256551516-22
426
45045759555016-2259555016-2261556516-26
480
50050864560020-2264560020-2267062020-26
530
60061075570520-2610070520-2678072520-30
630
70072086081024-2686081024-2689584024-30
80082022022597592024-3097592024-30101595024-33
90092010751020107510201115101528-33
100010201175112028-301175112028-301230116028-36
120012201375132032-301405134032-331455138032-40
140014202701575152036-301630156036-361675159036-42
160016201790173040-301830176040-361915182040-48
180018201990193044-302045197044-402115202044-48
200020202190213048-302265218048-422325223048-48
220022202752405234052-332475239052-422550244052-56
240024202605254056-332685260056-422760265060-56
260026202403002805274060-33290S281060-482960285060-56
280028203030296064-363115302064-483180307064-56
300030203230316068-363315322068-483405329068-60
320032203430336072-363525343072-48


340034203630356076-363735364076-48


360036203840377080-363970386080-56


380038204045397080-39





400040204245417084-39
