 02S404刚性防水套管(B型)
02S404刚性防水套管(B型)

【简介】

       B型刚性防水套管又叫防水套管,穿墙管。刚性防水套管分为A型刚性防水套管和B型刚性防水套管。两者主要是穿管子不一样,A型适用于钢管、B型适用于铸铁管。刚性防水套管对焊接要求及检查标准,普通套管,多用焊接管制成,套管两端应机械裁口(如,用无齿锯等),对壁厚要求不严,管道穿越地下室等有防水要求的建筑物、构筑物时,常用刚性防水套管。刚性防水套管,需在套管外焊接止水环翼,对套管的壁厚、环翼的壁厚都有严格的要求。

【产品功能 】

       B型刚性防水套管又叫防水套管,穿墙管。刚性防水套管分为A型刚性防水套管和B型刚性防水套管。两者主要是穿管子不一样,A型适用于钢管、B型适用于铸铁管。刚性防水套管对焊接要求及检查标准,普通套管,多用焊接管制成,套管两端应机械裁口(如,用无齿锯等),对壁厚要求不严,管道穿越地下室等有防水要求的建筑物、构筑物时,常用刚性防水套管。刚性防水套管,需在套管外焊接止水环翼,对套管的壁厚、环翼的壁厚都有严格的要求。

      B型刚性防水套管套管穿墙处之墙壁,如遇非混凝土墙壁时应改用混凝土墙壁,其浇注混凝土范围, Ⅱ型套管应比翼环直径( D4 )大 200mm ,而且必须将套管一次浇固于墙内。套管内的填料应紧密捣实。

       B型刚性防水套管防水套管处的混凝土墙厚,应不小于 200mm ,否则应使墙壁一边或两边加厚,加厚部分的直径,最小应比翼环直径( D4 )大 200mm 。

       B型刚性防水套管刚性防水套管多用油麻、石棉水泥填充,填充后紧密捣实。

【产品别名】:防水套管、穿墙管

【产品规格】:DN50-DN2000

【适用范围】化工、建筑、自来水、地下工程等

【产品材质】:碳钢,不锈钢





【产品说明】

1、需要提前浇筑于墙内,后期免打孔,方便穿墙管道的安装

2、利于墙体的防水;防止管道出现漏水现象;

3、 套管穿墙处如遇非混凝土墙壁时,应改用混凝土墙壁,其浇注范围应比翼环直径(D4)大200,而且必须将套管一次浇固于墙内,套管内的填料应紧密捣实。

4、 穿管处混凝土墙厚应不小于200,否则应使墙壁一边或两边加厚。加厚部分的直径至少为D3+200。

5、 防水套管的焊接结构尺寸公差与形位公差按照JB/T5000.3-1998执行。焊接采用手工电弧焊,焊条型号E4303,牌号J422。焊缝坡口的基本形式与尺寸按照GB985-88执行。

6、当套管(件1)采用卷制成型,周长允许偏差为:D2≤600,±2,D3>600,±0.0035D2 。

7、 套管的重量以L=200计算,当L>200时,应另行计算。

8、当用于饮用水水池安装时,应在石棉水泥与水接触侧嵌填无毒密封膏

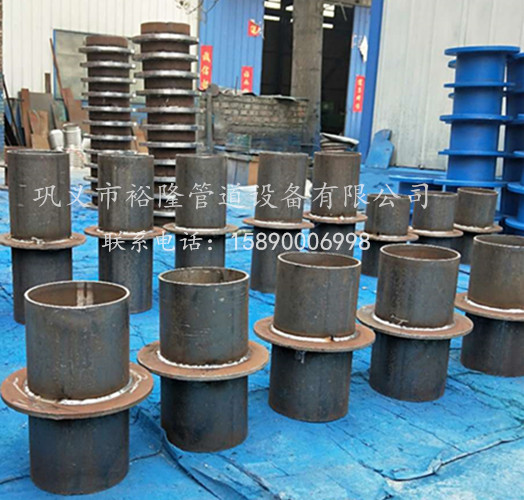

【产品展示】


 02S404刚性防水套管(B型)





【详细参数】

DND1D2D3D4δbk重量(kg)DND1D2D3D4δbk重量(kg)
5060801142253.51044.4950053055059073010161044.54
6575.5951212303.751044.6660063066069083010161054.50
808911014025041045.3370072075079092010161061.43
1001081301592704.51056.36800820850880102010161069.12
12513315518029061068.33900920950980112010161076.81
150159180219330610610.061000102010501080123010161084.50
200219240273385812815.912001220125012901430122012122.5
250273295325435812818.6814001420145014901630122012141.3
30032534537750010141027.4016001620165016901830142014176.4
35037740042655010141030.9518001820185019002040162016216.6
40042644548060010141034.3520002020205021002240162016239.0
45048050053065010141037.85
