【产品功能 】
XB矩形风道纤维织物膨胀节主要用于电厂烟风道,用来吸收热位移和(或)减震。XB矩形风道纤维织物膨胀节是由非金属材料、两端连接件(法兰或端管、套筒、保温隔热材料组成,主要用于输送粉尘、气体、烟气、煤气及其它气体的管道系统因温度变化、机械振动及基础下沉所引起的位移补偿。
XB矩形风道纤维织物膨胀节主要用于各种风机、风管之间的柔性连接,其功能是减振、降噪、密封、耐介质,便于位移和安装。是环境保护领域中极为理想的减震、降噪、消除烟尘的管道件。
【型 号】:XB型
【别 名】:非金属膨胀节、织物膨胀节
【规 格】:DN500*700---DN2000*1000(矩形)
【工作压力】:≦4500Pa
【温度范围】:300℃---1200℃
【适用范围】:排烟脱硫,除尘设备,空气加热,助流鼓风等设备
【产品材质】:主体材料为金属(碳钢/不锈钢),主要材料为非金属
【产品特点】
1、补偿热膨胀:非金属膨胀节可以在较小的尺寸范围内提供较大的多维方向补偿。
2、补偿安装误差:由于管道连接中,系统误差在所难免,非金属膨胀节可以较好地消除安装误差。
3、消声隔震:纤维织物、保温棉本身具有吸声、隔绝震动传递的功能,能有效地减小锅炉、风机等系统的噪声和震动。
4、无反推力:由于主体材料为纤维织物,无力的传递。用非金属膨胀节可简化设计。
5、密封性能好:在各种介质作用下,具有良好的密封性,安装维修方便。

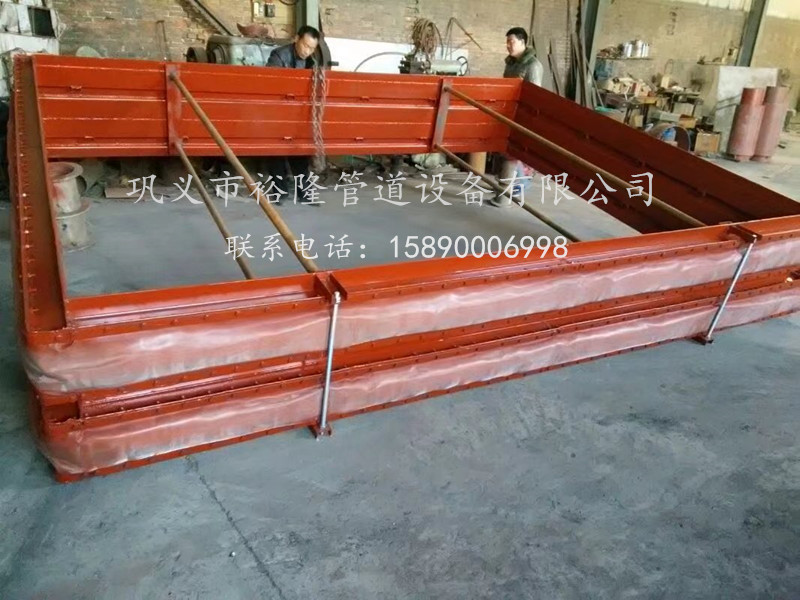

【产品展示】

【详细参数】
矩形产品规格
| 管道外径
| A | B | 11 | K | C1 | C2 | t | t1 | t2 | t3 | 11 | k | n1 | n2 | c1/c2 | d | 螺栓孔数 n
|
700×500 | 700×500 | 702 | 502 | 792 | 592 | 760 | 560 | 95 | 95 | 95 | 90 | 570 | 3 |
| 4 | 29/29 | 14 | 28 |
700×700 | 700×700 | 702 | 792 | 760 | 95 | 570 | 6 | 32 |
700×800 | 700×800 | 802 | 814 | 914 | 774 | 874 | 112 | 110 | 109 | 110 | 550 | 654 | 5 | 6 | 36/36 | 18 | 30 |
800×800 | 800×800 | 802 | 914 | 914 | 874 | 874 | 110 | 109 | 654 | 654 | 6 | 6 | 32 |
800×1200 | 800×1200 | 1202 | 1314 | 1274 | 116 | 115 | 1044 | 9 | 38 |
800×1600 | 800×1600 | 1602 | 1714 | 1674 | 119 | 123 | 1428 | 12 | 44 |
900×400 | 900×400 | 902 | 402 | 992 | 492 | 960 | 60 | 96 | 96 | 92 | 92 | 768 | 276 | 8 | 3 | 29/29 | 14 | 30 |
900×700 | 900×700 | 702 |
| 814 | 974 | 774 | 124 | 121 | 110 | 112 | 726 | 550 | 6 | 5 | 36/36 | 18 | 30 |
900×1200 | 900×1200 | 1202 | 1314 | 1274 | 110 | 11 | 1044 | 9 | 38 |
1000×600 | 1000×600 | 1002 | 602 | 1114 | 714 | 1074 | 674 | 117 | 120 | 112 | 113 | 840 | 448 | 7 | 4 | 30 |
1000×700 | 1000×700 | 702 | 814 | 774 | 110 | 112 | 550 | 5 | 32 |
1000×800 | 1000×800 | 802 | 914 | 974 | 109 | 110 | 654 | 6 | 31 |
1000×1000 | 1000×1000 | 1002 | 1114 | 1074 | 120 | 117 | 840 | 7 | 36 |
1200×600 | 1200×600 | 1202 | 602 | 1314 | 714 | 1274 | 674 | 115 | 116 | 112 | 113 | 1041 | 448 | 9 | 4 | 34 |
1200×700 | 1200×700 | 702 | 814 | 774 | 110 | 112 | 550 | 5 | 36 |
1200×800 | 1200×800 | 802 | 914 | 874 | 115 | 116 | 654 | 6 | 38 |
1200×1000 | 1200×1000 | 1002 | 1114 | 1074 | 120 | 117 | 840 | 7 | 40 |
1200×1200 | 1200×1200 | 1202 | 1314 | 1274 | 116 | 115 | 1044 | 9 | 41 |
1400×700 | 1400×700 | 1402 | 702 | 1514 | 814 | 1474 | 774 | 110 | 114 | 110 | 112 | 1254 | 550 | 11 | 5 | 40 |
1400×800 | 1400×800 | 802 | 914 | 874 | 109 | 110 | 654 | 6 | 42 |
1400×900 | 1400×900 | 902 | 1014 | 974 | 121 | 124 | 726 | 6 |
1400×1000 | 1400×1000 | 1002 | 1114 | 1074 | 120 | 117 | 840 | 7 | 44 |
1400×1210 | 1400×1210 | 1202 | 1314 | 1274 | 116 | 115 | 1044 | 9 | 48 |
1500×800 | 1500×800 | 1502 | 802 | 1614 | 914 | 1574 | 874 | 116 | 122 | 109 | 110 | 1342 | 654 | 6 | 42 |
1500×900 | 1500×900 | 902 | 1014 | 974 | 121 | 124 | 726 |
1500×1000 | 1500×1000 | 1002 | 114 | 1074 | 120 | 117 | 840 | 7 | 44 |
1500×1200 | 1500×1200 | 1202 | 1314 | 1274 | 116 | 115 | 10 | 9 | 48 |
1600×1000 | 1600×1000 | 1602 | 1002 | 1714 | 114 | 1674 | 1074 | 117 | 120 | 120 | 117 | 1440 | 840 | 12 | 7 | 36/36 | 18 | 46 |
1600×1200 | 1600×1200 | 1202 | 1314 | 1274 | 116 | 115 | 1044 | 9 | 50 |
1600×1400 | 1600×1400 | 1402 | 1728 | 1528 | 1678 | 1478 | 139 | 140 | 134 | 136 | 1400 | 1206 | 10 | 38/38 | 22 | 46 |
1600×1600 | 1600×1600 | 1602 | 1728 | 1678 | 140 | 139 | 1400 | 10 | 48 |
1800×900 | 1800×900 | 1802 | 902 | 1914 | 1014 | 1874 | 974 | 118 | 117 | 121 | 124 | 1638 | 726 | 14 | 6 | 36/36 | 18 |
1800×1000 | 1800×1000 | 1002 | 1114 | 1074 | 120 | 117 | 840 | 7 | 50 |
1800×1200 | 1800×1200 | 1202 | 1928 | 1328 | 1878 | 1278 | 135 | 134 | 142 | 142 | 1638 | 9914 | 12 | 46 |
1800×1400 | 1800×1400 | 1402 | 528 | 1478 | 134 | 136 | 1026 | 9 | 50 |
1800×1800 | 1800×1800 | 1802 | 1928 | 1878 | 135 | 1608 | 12 | 56 |
2000×1000 | 2000×1000 | 1004 | 1130 | 1080 | 135 | 135 | 810 | 6 | 46 |
精益求精是裕隆管道设备有限公司对产品质量不断追求,合理的价格、优质的服务是与您诚挚合作的前提,我们愿同您携手共谋发展,同创未来。如果您是鼓风机,排烟脱硫,除尘设备,空气加热等设备方面的采购客户,或者 XB矩形风道纤维织物膨胀节在鼓风机,排烟脱硫,除尘设备,空气加热,助流鼓风等设备方面有什么问题,请即可拨打技术电话:15890006998,裕隆管道设备有限公司将为您免费提供 XB矩形风道纤维织物膨胀节在各个行业使用中的专业解决方案!即刻拨打,了解更多,相信与“裕隆”的沟通,一定对您的选择有所帮助。
