 ZTWB型注油式直流介质无推力套筒补偿器
ZTWB型注油式直流介质无推力套筒补偿器

【简介】

        巩义市裕隆管道设备有限公司生产的ZTWB直流介质无推力补偿器:由后套管体、固定法兰、注油孔、石墨填料、伸缩管、连接螺丝等构成。ZTWB直流介质无推力补偿器的问世,无疑是热力管道补偿器产品的一项突破性前进。它不仅为补偿器的生产开拓了新的领域,更重要的是它不但解决管道内存在工作介质推力的致命弱点,同时也解决了无推力补偿器应力过于集中,介质阻力大等弊端

【产品功能 】

        巩义市裕隆管道设备有限公司生产的ZTWB直流介质无推力补偿器:由后套管体、固定法兰、注油孔、石墨填料、伸缩管、连接螺丝等构成。ZTWB直流介质无推力补偿器的问世,无疑是热力管道补偿器产品的一项突破性前进。它不仅为补偿器的生产开拓了新的领域,更重要的是它不但解决管道内存在工作介质推力的致命弱点,同时也解决了无推力补偿器应力过于集中,介质阻力大等弊端。

       ZTWB型注油式直流介质无推力套筒补偿器,可广泛适用于化工、石油、热电、冶金,城市集中供热采暖等管网中,地沟和高空架设的管道。同时,便于管路设计,便于安装施工,且节省大批资金(仅固定支架一项费用节60%以上)。

       目前,ZTWB及TWB型系列注油式直流介质无推力补偿器,经用户使用证明,其优越性已被初步证明,优越于其它同类产品。

【产品型号】:ZTWB型

【产品别名】:无推力补偿器  、套筒补偿器

【公称通径】:DN32mm-DN1000mm

【工作压力】:0.6-2.5MPa

【适用范围】:广泛适用于化工、石油、热电、冶金,城市集中供热采暖等管网中





【产品特点】

       ZTWB型注油式直流介质无推力套筒补偿器是利用流体力学中的帕斯卡理论,在设计结构上巧妙的利用一个密环形汽室,这个汽室内分别有两个环形受压面,一个是固定的汽室内端面,另一个是密闭在汽室内的伸缩管肩部环形面,伸缩管是可移动的。这个可移动的环形受压面的面积恰好和伸缩管横截面积相等,补偿器工作时,在介质压力的作用下,环形面上的压力和伸缩管横截面积的压力是相等,而方向相反,因此两压力相互抵消。这样一来,在设计支架中仅考虑补偿器压紧填料的摩擦力,对固定支架的推力计算中,就不再计算由工作介质压力,而引起的对固定支架的推力。因此固定支架属减载式支架,可节省大量支架材料,也节省人力和财力。





【产品展示】

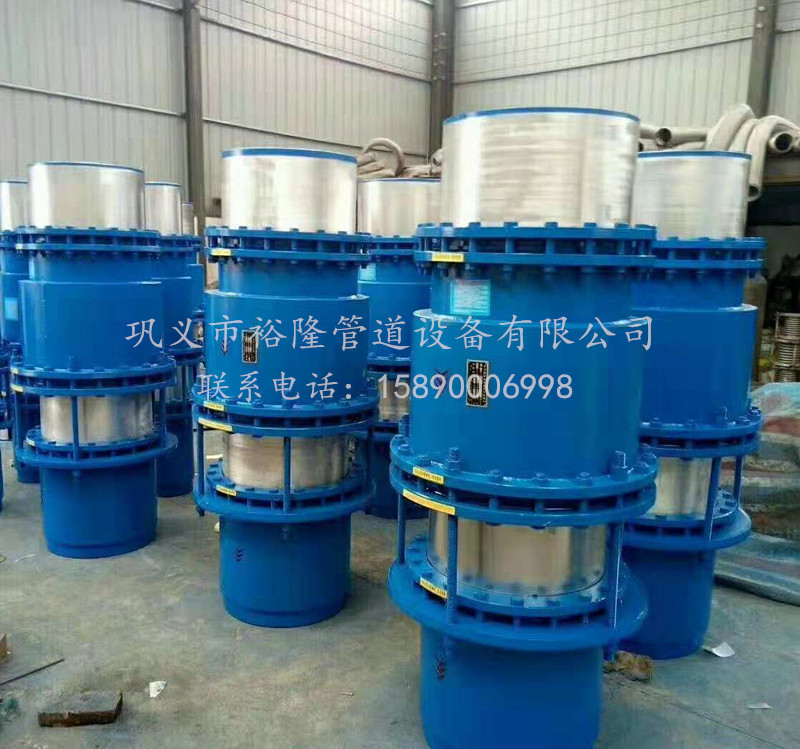

 ZTWB型注油式直流介质无推力套筒补偿器





【详细参数】

公称直径DN伸缩量mm外径 D                                                  ZTWB型
最大直径 D安装长度l
25150321161250
32150281241250
40150451361250
50200571501420
65200731721420
70200761781420
80200891941420
100250108241550
1252501332741580
1502501593101580
2002502193901650
2503002734661910
3003003255581910
3503003776281920
4003504267082090
5004005308562410
6004006309962420
7004007201342420
80045082012822630
90045092014152630
1000450102015602650

      精益求精是裕隆管道设备有限公司对产品质量不断追求,合理的价格、优质的服务是与您诚挚合作的前提,我们愿同您携手共谋发展,同创未来。如果您是化工、石油、热电、冶金,城市集中供热采暖等设备方面的采购客户,或者是ZTWB型注油式直流介质无推力套筒补偿器化工、石油、热电、冶金,城市集中供热采暖等设备方面有什么问题,请即可拨打技术电话:15890006998,裕隆管道设备有限公司将为您免费提供 ZTWB型注油式直流介质无推力套筒补偿器在各个行业使用中的专业解决方案!即刻拨打,了解更多,相信与“裕隆”的沟通,一定对您的选择有所帮助。
