【产品功能 】
JJL型铰链型波纹补偿器由构成其工作主体的波纹管(一种弹元件)和端管、立板、销轴、主拉板、付拉板、法兰、导管等附件组成。属于一种补偿元件。利用其工作主体波纹管的有效伸缩变形,以吸收管线、导管、容器等由热胀冷缩等原因而产生的尺寸变化,或补偿管线、导管、容器等的轴向、横向和角向位移,也可用于降噪减振。JJL型铰链波纹补偿器通过其角度的变化来吸收管线、输送通道或容器等沿其轴向方向因热膨胀或收缩所引起的角向位移。通常两件或三件组合使用,补偿量与两件产品间距离成正比,其优点是体积小,重量轻,产品压力推力由铰链构件承受, 角向铰链波纹补偿器可以补偿管线在任意方向的角位移。
JJL型铰链型波纹补偿器应用范围:主要应用于各种复杂管系,补偿管系的角向位移,如L型管道、Z型管道、U型管道等。产品设计温度:-20℃ ~ +400℃
【产品型号】:JJL型
【产品别名】:铰链补偿器 \波纹补偿器
【公称通径】:DN150mm-DN1500mm
【工作压力】:0.6-2.5MPa
【产品特点】
1、补偿吸收管道轴向、横向、角向热变形。
2、波纹补偿器伸缩量,方便阀门管道的安装与拆卸。
3、吸收设备振动,减少设备振动对管道的影响。
4、吸收地震、地陷对管道的变形量。
5、可以补偿管线在任意方向的角位移

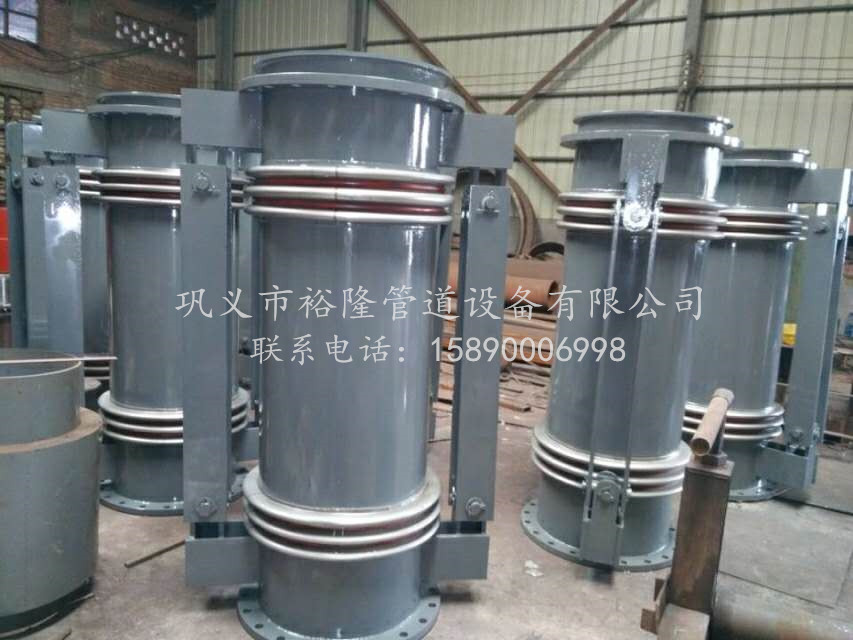

【产品展示】

【详细参数】
通径 DN | 波数
| 压力等级 Mpa |
0.25 | 0.6 | 1.0 | 1.6 | 2.5 |
长度 mm 角向补偿量 mm 刚度 N.m/ |
150 | 4 | 600/±6.1/12 | 600/±5.0/23 | 600/±4.3/36 | 600/±3.47/76 | 600/±3.0/87 |
200 | 600/±8.9/23 | 66/±6.4/50 | 650/±5.1/115 | 650/±4.3/115 | 700/±3.5/278 |
250 | 600/±6.8/36 | 600/±4.9/79 | 650/±3.6/200 | 650/±3.3/320 | 700/±3.8/489 |
300 | 650/±7.2/36 | 650/±4.9/109 | 650/±4.0/278 | 750/±3.5/488 | 750/±3.2/594 |
350 | 650/±7.0/49 | 650/±3.9/109 | 700/±3.3/314 | 750/±2.8/765 | 800/±2.7/832 |
400 | 650/±5.5/78 | 660/±4.2/123 | 700/±3.5/502 | 750/±2.6/987 | 850/±3.0/1186 |
450 | 750/±5.0/98 | 750/±3.4/293 | 750/±2.9/754 | 850/±2.9/1675 | 1000/±2.2/1312 |
500 | 750/±5.1/121 | 750/±3.3/469 | 750/±2.2/987 | 850/±1.9/1532 | 1000/±2.3/2145 |
600 | 850/±6.1/187 | 850/±4.4/399 | 900/±3.2/1869 | 1000/±2.9/1150 | 1100/±2.0/2254 |
700 | 850/±5.9/185 | 850/±4.2/577 | 950/±3.8/768 | 1100/±3.0/1507 |
|
800 | 900/±5.5/455 | 900/±3.4/764 | 1000/±3.9/1665 | 1100/±2.6/2987 |
|
900 | 900/±4.9/364 | 900/±3.3/1054 | 1100/±3.8/1562 | 1200/±2.2/3398 |
|
1000 | 1000/±5.1/948 | 1000/±3.2/2020 | 1100/±2.9/5648 | 1200/±2.5/5064 |
|
1100 | 1000/±4.2/765 | 1000/±3.1/2525 | 1100/±2.8/7589 | 1300/±2.6/7356 |
|
1200 | 1000/±4.1/769 | 1000/±2.8/3386 | 1200/±3.1/9870 | 1400/±2.9/7598 |
|
1400 | 1100/±3.1/1336 | 1100/±2.2/5648 | 1200/±2.2/16630 |
|
|
1500 | 1100/±3.9/1864 | 1100/±2.1/6489 | 1300/±2.5/13353 |
|
|
精益求精是裕隆管道设备有限公司对产品质量不断追求,合理的价格、优质的服务是与您诚挚合作的前提,我们愿同您携手共谋发展,同创未来。如果您是电厂、钢厂、化工、石油、热电、冶金等设备方面的采购客户,或者是JJL型铰链型波纹补偿器在各种复杂管系,补偿管系的角向位,如L型管道、Z型管道、U型管道等方面有什么问题,请即可拨打技术电话:15890006998,裕隆管道设备有限公司将为您免费提供JJL型铰链型波纹补偿器在各中管道使用中的专业解决方案!即刻拨打,了解更多,相信与“裕隆”的沟通,一定对您的选择有所帮助。
