【产品功能 】

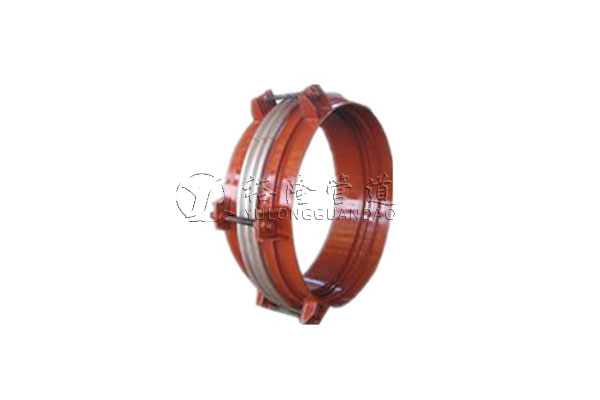

烟风煤粉管道YGFB(圆形）FGFB（矩形）波纹补偿器用于输送气体或含尘气体，任意矩形、圆形截面的烟气，通风和鼓风机管道，作补偿位移减振用。由于其良好的位移补偿，抗压抗拉，耐腐性好等优点，被广泛用于许多工程领域。本产品在波纹管焊装时，焊缝可以远离圆弧切点，在矩形单边长小于2M时，焊缝可以／戍少一道，焊缝对口错边量大大降低，产品任一位置波纹管断面形状和波纹包线络长误差小，波纹成形，拉弯成形丰满圆滑，符合波纹管疲劳寿命良好较大值理论判据。烟风煤管道波纹补偿器应用在燃气涡轮排气系统，涡轮机或冷凝器的连接部位，热水器的排气口，压力通风扇的风口，废弃排放管道，交流换热器，沉淀器和其他蒸汽及大型管道系统。巩义市裕隆管道设备有限公司生产的波纹补偿器机械性能好，产品符合标准，质量值得您的信赖。

烟、风、煤粉管道波纹补偿器波形标准分为两种：

1、标准半高型膨胀节波高h=108mm，波距q=59mm，壁厚t=1.5mm，弯头弯曲半径R＝300mm适用于矩形烟风道横截面积小于4.6m2，以及烟风道外形尺寸中有一边小于1.2m（但应大于0.6m）的场合。在无冷拉的情况下，每波允许的大基本膨胀量为：Δa＝±11mm

2、标准全高型膨胀节波高h=216mm，波距q=86.4mm，壁厚t=2.6mm，弯头弯曲半径R＝600mm在无冷拉的情况下，每波允许的大基本膨胀量为：Δa＝±24mm

【产品型号】：YGFB(圆形）FGFB（矩形）

【产品别名】：烟道补偿器、风道补偿器 、波纹伸缩节

【公称通径】：DN32mm-DN3000mm

【工作温度】：-200℃ ~ +400℃

【产品特点】

1、补偿吸收管道轴向、横向、角向热变形。

2、波纹补偿器伸缩量，方便阀门管道的安装与拆卸。

3、吸收设备振动，减少设备振动对管道的影响。

4、吸收地震、地陷对管道的变形量。

5、烟风煤粉管道YGFB(圆形）FGFB（矩形）波纹补偿器利用自身的主要弹性元件波纹管的伸缩和偏移来进行对管道线路的位移补偿，补偿量大，弹性好

【详细参数】
