【产品功能 】

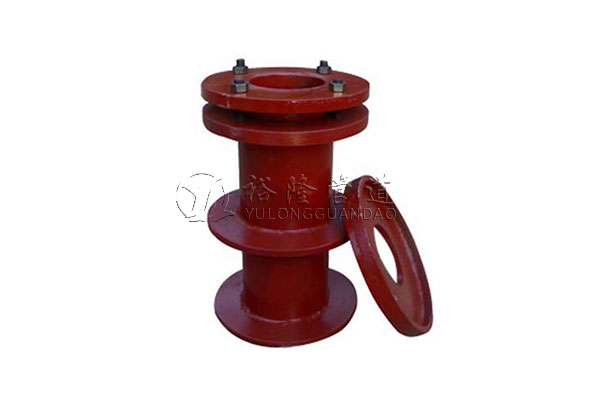

04FS02柔性密闭套管主要由：钢制套管、翼环、挡版、固定法兰组成，适用与穿钢塑复合管的管道。套管外部焊接一个翼环，右侧端口焊接一个固定法兰片，套管通过翼环和固定法兰浇筑在人防墙之中，固定法兰端上焊接一个挡板，挡板用于防护冲击波。

04FS02柔性密闭套管_两侧防护柔性密闭套管作用 :04FS02柔性密闭套管是为了解决有些地下工程需要管路穿墙而过，而通过处又有严密防水要求；还有些构筑物也需要管路穿墙而过，同时又限制管路不能因温度变化或外力产生伸缩和位移，更不允许管路在外在因素作用下产生振动而设计制作的。它的外壳一次性浇注在墙壁上，管子从套管中间通过，管子外径与套管中间用填料密封，起到了防水和减振作用。此产品,广泛应用于地下工程、化工、钢铁、建筑、化工、刚铁、自来水、污水处理等管路穿墙壁要求严密防水之处。

【产品别名】：人防套管、密闭套管

【产品规格】：DN50-DN2000

【适用范围】：广泛应用于地下工程、化工、钢铁、建筑、化工、刚铁、自来水、污水处理等

【产品材质】：碳钢

【产品说明】

1、本图尺寸均以毫米来计。
2、刚性防水套管一般穿过墙壁之处受有振动或有严密防水要求的构筑物。
3、套管部分加工完成后，在其外壁均刷底漆一遍（底漆包括樟丹或冷底子油）。外层防腐由设计决定。
4、柔性密闭套管是按照标准04FS02制造生产，材料采用碳钢Q235-A。
5.穿管处之混凝土墙厚应不小于 200mm 否则应使墙壁一边加厚或两边加厚。加厚部分的直径较小应比翼环直径（ D6 ） 200mm。

【详细参数】
