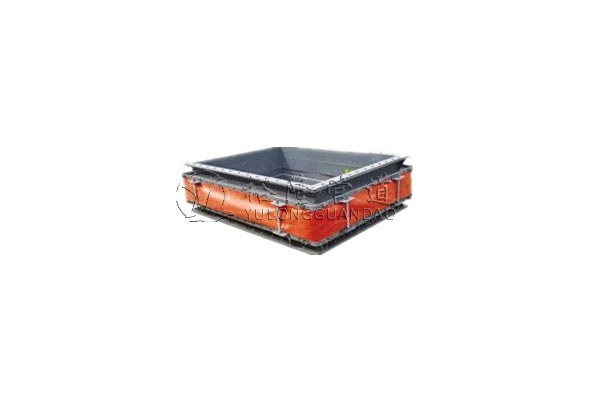

XB矩形风道纤维织物膨胀节

　　XB矩形风道纤维织物膨胀节主要用于电厂烟风道，用来吸收热位移和（或）减震。XB矩形风道纤维织物膨胀节是由非金属材料、两端连接件（法兰或端管、套筒、保温隔热材料组成，主要用于输送粉尘、气体、烟气、煤气及其它气体的管道系统因温度变化、机械振动及基础下沉所引起的位移补偿。

巩义市裕隆管道设备有限公司

24小时销售热线：158-9000-6998 / 微信同号

联系我们

【产品功能】

XB矩形风道纤维织物膨胀节主要用于各种风机、风管之间的柔性连接，其功能是减振、降噪、密封、耐介质，便于位移和安装。是环境保护领域中为理想的减震、降噪、消除烟尘的管道件。

【型号】：XB型

【别名】：非金属膨胀节、织物膨胀节

【规格】：DN500*700---DN2000*1000(矩形）

【工作压力】：≦4500Pa

【温度范围】：300℃---1200℃

【适用范围】：排烟脱硫，除尘设备，空气加热，助流鼓风等设备

【产品材质】：主体材料为金属（碳钢/不锈钢），主要材料为非金属

【产品特点】

1、补偿热膨胀：非金属膨胀节可以在较小的尺寸范围内提供较大的多维方向补偿。

2、补偿安装误差：由于管道连接中，系统误差在所难免，非金属膨胀节可以较好地消除安装误差。

3、消声隔震：纤维织物、保温棉本身具有吸声、隔绝震动传递的功能，能有效地减小锅炉、风机等系统的噪声和震动。

4、无反推力：由于主体材料为纤维织物，无力的传递。用非金属膨胀节可简化设计。

5、密封性能好：在各种介质作用下，具有良好的密封性，安装维修方便。

【详细参数】

矩形产品规格	管道外径	A	B	1₁	K	C₁	C₂	t	t₁	t₂	t₃	1₁	k	n₁	n₂	c₁/c₂	d	螺栓孔数 n
700×500	700×500	702	502	792	592	760	560	95	95	95	90	570	3		4	29/29	14	28
700×700	700×700		702	792	792	760	760	95	95	95	95	570	570		6	29/29	14	32
700×800	700×800		802	814	914	774	874	112	110	109	110	550	654	5	6	36/36	18	30
800×800	800×800	802	802	914	914	874	874	110	109	109	110	654	654	6	6			32
800×1200	800×1200		1202		1314		1274			116	115		1044		9			38
800×1600	800×1600		1602		1714		1674			119	123		1428		12			44
900×400	900×400	902	402	992	492	960	60	96	96	92	92	768	276	8	3	29/29	14	30
900×700	900×700		702		814	974	774	124	121	110	112	726	550	6	5	36/36	18	30
900×1200	900×1200		1202		1314	974	1274	124	121	110	11	726	1044	6	9			38
1000×600	1000×600	1002	602	1114	714	1074	674	117	120	112	113	840	448	7	4			30
1000×700	1000×700		702		814		774			110	112		550		5			32
1000×800	1000×800		802		914		974			109	110		654		6			31
1000×1000	1000×1000		1002		1114		1074			120	117		840		7			36
1200×600	1200×600	1202	602	1314	714	1274	674	115	116	112	113	1041	448	9	4			34
1200×700	1200×700		702		814		774			110	112		550		5			36
1200×800	1200×800		802		914		874			115	116		654		6			38
1200×1000	1200×1000		1002		1114		1074			120	117		840		7			40
1200×1200	1200×1200		1202		1314		1274			116	115		1044		9			41
1400×700	1400×700	1402	702	1514	814	1474	774	110	114	110	112	1254	550	11	5			40
1400×800	1400×800		802		914		874			109	110		654		6			42
1400×900	1400×900		902		1014		974			121	124		726		6			42
1400×1000	1400×1000		1002		1114		1074			120	117		840		7			44
1400×1210	1400×1210		1202		1314		1274			116	115		1044		9			48
1500×800	1500×800	1502	802	1614	914	1574	874	116	122	109	110	1342	654		6			42
1500×900	1500×900		902		1014		974			121	124		726		6			42
1500×1000	1500×1000		1002		114		1074			120	117		840		7			44
1500×1200	1500×1200		1202		1314		1274			116	115		10		9			48
1600×1000	1600×1000	1602	1002	1714	114	1674	1074	117	120	120	117	1440	840	12	7	36/36	18	46
1600×1200	1600×1200		1202	1714	1314	1674	1274	117	120	116	115	1440	1044	12	9	36/36	18	50
1600×1400	1600×1400		1402	1728	1528	1678	1478	139	140	134	136	1400	1206	10	9	38/38	22	46
1600×1600	1600×1600		1602	1728	1728	1678	1678	139	140	140	139	1400	1400	10	10	38/38	22	48
1800×900	1800×900	1802	902	1914	1014	1874	974	118	117	121	124	1638	726	14	6	36/36	18	48
1800×1000	1800×1000		1002	1914	1114	1874	1074	118	117	120	117	1638	840	14	7			50
1800×1200	1800×1200		1202	1928	1328	1878	1278	135	134	142	142	1638	9914	12	7			46
1800×1400	1800×1400		1402		528		1478			134	136		1026		9			50
1800×1800	1800×1800		1802		1928		1878			134	135		1608		12			56
2000×1000	2000×1000		1004		1130		1080			135	135		810		6			46
