【产品功能 】

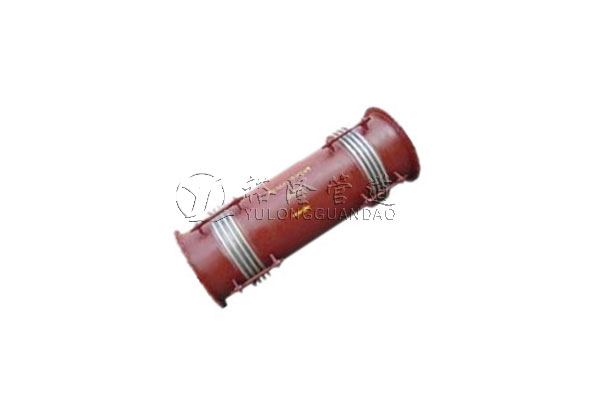

JXH型小拉杆横向波纹补偿器习惯上也叫波纹膨胀节，或波纹伸缩节。

JXH型小拉杆横向波纹补偿器,由两段波纹管，中间接管及带有限位螺母的小拉杆等零件组成。该产品上的波纹管为1Cr18Ni9Ti或SUS304材质制造，采用多层次液压成型工艺，可以补偿轴向、角向、横向及各方位的合成位移。小拉杆不能承受内压推力，但可以补偿弯曲管段的横向位移和角项位移，同时可以补偿轴向位移。JXH型小拉杆横向波纹补偿器安装完后，务必将小拉杆上的螺母松开并离开耳板。

举例：1.6YSDHK530—8JB—2000：表示接管外径为800，公称压力为1.6Mpa，波纹管总波数为8个波，产品总长度为2000mm，不锈钢接管连接的大拉杆横向型波纹补偿器，本产品连接方式：法兰连接、焊接

【产品型号】：JXH型

【产品别名】：小拉杆补偿器 \波纹膨胀节

【公称通径】：DN100mm-DN1000mm

【工作压力】：0.6-2.5MPa

【产品特点】
小拉杆横向型补偿器属于一种补偿元件。利用其工作主体波纹管的有效伸缩变形，以吸收管线、导管、容器等由热胀冷缩等原因而产生的尺寸变化，或补偿管线、导管、容器等的轴向、横向和角向位移，也可用于降噪减振。在现代工业中用途广泛。产品适用于输送海水、淡水、冷热水、饮用水、生活污水、原油、燃油、润滑油、成品油、空气、煤气、温度不高于250度的蒸汽和颗粒粉状等介质。

【详细参数】
