【产品功能 】

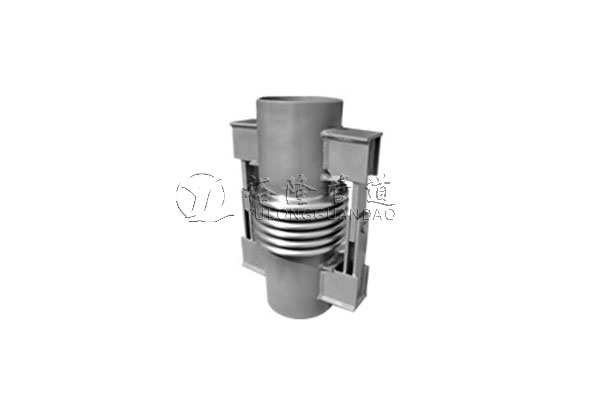

JJL型铰链型波纹补偿器由构成其工作主体的波纹管（一种弹元件）和端管、立板、销轴、主拉板、付拉板、法兰、导管等附件组成。属于一种补偿元件。利用其工作主体波纹管的有效伸缩变形，以吸收管线、导管、容器等由热胀冷缩等原因而产生的尺寸变化，或补偿管线、导管、容器等的轴向、横向和角向位移，也可用于降噪减振。JJL型铰链波纹补偿器通过其角度的变化来吸收管线、输送通道或容器等沿其轴向方向因热膨胀或收缩所引起的角向位移。通常两件或三件组合使用，补偿量与两件产品间距离成正比，其优点是体积小，重量轻，产品压力推力由铰链构件承受, 角向铰链波纹补偿器可以补偿管线在任意方向的角位移。

JJL型铰链型波纹补偿器应用范围：主要应用于各种复杂管系，补偿管系的角向位移，如L型管道、Z型管道、U型管道等。产品设计温度：-20℃ ~ +400℃

【产品型号】：JJL型

【产品别名】：铰链补偿器 \波纹补偿器

【公称通径】：DN150mm-DN1500mm

【工作压力】：0.6-2.5MPa

【产品特点】

1、补偿吸收管道轴向、横向、角向热变形。

2、波纹补偿器伸缩量，方便阀门管道的安装与拆卸。

3、吸收设备振动，减少设备振动对管道的影响。

4、吸收地震、地陷对管道的变形量。

5、可以补偿管线在任意方向的角位移

【详细参数】
