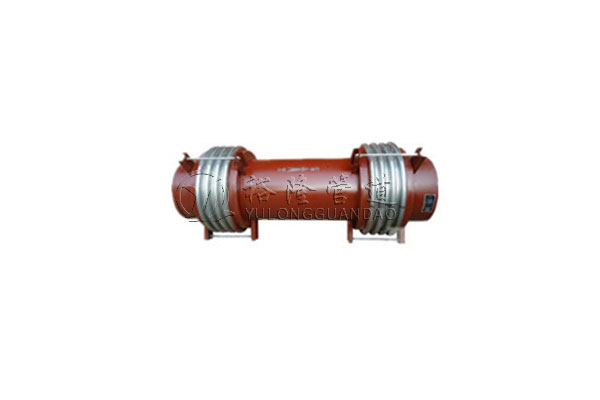

BYZMF型煤粉管道新型三向波纹补偿器

　　BYZMF型煤粉管道新型三向波纹补偿器适用于压力≤0.25MPa带其它固体粉尘、颗粒的气固两相流体的热位移要求的管道系统。该产品工作可靠、性能良好、结构紧凑等优点，良好的材质能够适应多种复杂特殊的安装环境，密封性能优良确保了管道运行的稳定性，大大减少了人工的维护时间。能够补偿轴向，横向和角向的位移，延长了管道的使用寿命。耐高温、不漏粉、不积粉、位移刚度小；能够吸收任意方向位移，挠性好保证锅炉及管系膨胀自如。

巩义市裕隆管道设备有限公司

24小时销售热线：158-9000-6998 / 微信同号

联系我们

【产品功能】

三项煤粉管道波纹补偿器由于电厂锅炉煤粉管道沿用填料式补偿器产生的煤粉泄漏，以及在温度下填料质老约束位移，使管道系统膨胀不畅，影响管道系统的正常运行。针对这些薄弱五环节及煤粉管道工况条件、综合煤粉管道的具体要，依据美国膨胀节制造商协会标准《EJMA》，我厂设计了二次密封，环状球形较为支转的煤粉管道新型三向波纹膨胀节，实现了短安装距大补偿的新要求

举例：1.6YSDHK800—8JB—3000：表示公称通径为800，公称压力为1.6Mpa，波纹管总波数为8个波，产品总长度为3000mm，不锈钢接管连接的大拉杆横向型波纹补偿器，本产品连接方式：法兰连接、焊接

【产品型号】：BYZMF型

【产品别名】：煤粉三项补偿器 \波纹补偿器

【公称通径】：DN300mm-DN6000mm

【工作压力】：0.6-2.5MPa

【产品特点】

BYZMF型煤粉管道新型三向波纹补偿器耐高温、耐磨、不漏粉、不积粉、位移刚度小；能够吸收任意方向位移，挠性好保证锅炉及管系膨胀自如；安装维护方便、吊架简单、使用寿命长、综合投资省。广泛应用于100~600MW发电机组，从根本上解决了煤粉泄漏的问题，保证了机组的正常安全运行。

【详细参数】

产品代号 J 接管连接 F 法兰连接 L 产品长度	公称通径DN(mm)	轴向补偿量 mm	轴向刚度 KXN/mm	a系数 Ym- 横向大补偿量 mm KY 横向刚度 N/mm								径向大外型尺寸 mm	接管端面尺寸 d×s
				1=1500		1=2000		1=2500		1=3000			法兰尺寸JB81-59
				a	YmKY₀	a	YmKY₀	a	YmKY₀	a	YmKY₀		法兰尺寸JB81-59
BYZMF300×8-^J_F-	Ф300	140	193	1.4	200 20	1.5	300 9	1.5	400 5	1.5	500 3	Ф580	Ф325×8
BYZMF300×12-^J_F-	Ф300	220	129	2	200 13	2.07	300 6	2.13	400 3	2.2	500 2	Ф580	Ф395	Ф12-23
BYZMF350×8-^J_F-	Ф350	140	215	1.25	200 27	1.33	300 12	1.38	400 7	1.36	500 4	Ф540	Ф377×8
BYZMF350×12-^J_F-	Ф350	210	143	1.75	200 18	1.83	300 8	1.88	400 5	1.9	500 3	Ф540	Ф445	Ф12-23
BYZMF400×8-^J_F-	Ф400	200	236	1.15	200 23	1.2	300 16	1.25	400 9	1.24	500 6	Ф687	Ф426×8
BYZMF400×12-^J_F-	Ф400	300	158	1.69	200 24	2.37	300 6	1.78	400 6	1.8	500 4	Ф687	Ф495	Ф16-23
BYZMF450×8-^J_F-	Ф450	200	302	1.4	200 35	1.47	300 25	1.5	400 14	1.56	500 9	Ф700	Ф478×8
BYZMF450×12-^J_F-	Ф450	300	302	2	200 36	2.07	300 16	2.13	400 9	2.2	500 6	Ф700	Ф550	Ф16-23
BYZMF500×8-^J_F-	Ф500	200	321	1.25	200 70	1.37	300 31	1.38	400 18	1.4	500 11	Ф806	Ф529×8
BYZMF500×12-^J_F-	Ф500	300	214	1.7	200 45	1.83	300 20	1.95	400 12	2	500 7	Ф806	Ф600	Ф12-23
BYZMF600×8-^J_F-	Ф600	200	352	1.1	200 99	1.17	300 45	1.2	400 25	1.22	500 16	Ф920	Ф603×8
BYZMF600×12-^J_F-	Ф600	300	235	1.5	200 65	1.83	300 29	1.78	400 17	1.72	500 11	Ф920	Ф705	Ф20
