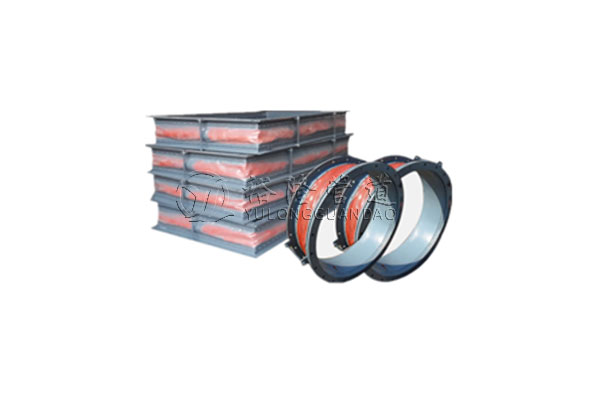

烟、风管道织物膨胀节

　　烟、风管道织物膨胀节是由以上非金属圈带材料组成，产品经过环境腐蚀及达到使用寿命后，蒙皮布会出现损坏，不必整体更换非金属织物膨胀节，只需要把腐蚀坏掉的蒙皮布拆卸下来后，重新安装新的非金属圈带固定，就可以正常工作，所以，烟风管道使用织物膨胀节比金属补偿器省钱省力

巩义市裕隆管道设备有限公司

24小时销售热线：158-9000-6998 / 微信同号

联系我们

【产品功能】
烟、风管道织物膨胀节是由非金属蒙皮圈带、隔热材料和耐高温框架组成，其中非金属蒙皮圈带是由硅胶布等性能优异的非金属布结合而成，适用于烟、风管道，能补偿烟风管道运行的热膨胀。非金属圆形补偿器可补偿轴向、角向，具有无推力、简化支座设计、耐腐蚀、耐高温、消声减震等特点，特别适用于热风管道及烟尘管道。

织物膨胀节非金属圈带材料：

1、硅橡胶覆合玻璃布 2、氟橡胶涂层玻璃布 3、聚四氟乙烯压膜玻璃布 4、三元乙丙胶涂层玻璃布 5、丁睛橡胶涂层玻璃布 6、聚四氟乙烯薄膜等单层或多层复合材料 7、陶瓷纤维防火布 8、硅酸铝棉 9、不锈钢丝纤维布 10、玻璃纤维布等（圈带部分根据介质、温度来组合）
烟、风管道织物膨胀节是由以上非金属圈带材料组成，产品经过环境腐蚀及达到使用寿命后，蒙皮布会出现损坏，不必整体更换非金属织物膨胀节，只需要把腐蚀坏掉的蒙皮布拆卸下来后，重新安装新的非金属圈带固定，就可以正常工作，所以，烟风管道使用织物膨胀节比金属补偿器省钱省力。

【别名】：非金属膨胀节、织物膨胀节

【规格】：DN500*700---DN2000*1000(矩形）/ DN100---DN4000(圆形）

【工作压力】：≦4500Pa

【温度范围】：300℃---1200℃

【适用范围】：排烟脱硫，除尘设备，空气加热，助流鼓风等设备

【产品材质】：主体材料为金属（碳钢/不锈钢），主要材料为非金属

【产品特点】
1、体轻、结构简单、安装维修方便。
1、可以补偿多方向，大大优于普通的单向金属波纹补偿器。
2、良好的耐高温、耐腐蚀性：使用的氟塑料、有机硅材料较好的耐高温和耐腐蚀性能。
3、消声隔震：纤维织物、保温棉本身具有吸声、隔绝震动传递的功能，能有效地减小锅炉、风机等系统的噪声和震动。
4、无反推力：由于主体材料为纤维织物，无力的传递。用非金属膨胀节可简化设计。
5、密封性能好：在各种介质作用下，具有良好的密封性，安装维修方便。

【详细参数】

矩形产品规格	管道外径	A	B	1₁	K	C₁	C₂	t	t₁	t₂	t₃	1₁	k	n₁	n₂	c₁/c₂	d	螺栓孔数 n
700×500	700×500	702	502	792	592	760	560	95	95	95	90	570	3		4	29/29	14	28
700×700	700×700		702	792	792	760	760	95	95	95	95	570	570		6	29/29	14	32
700×800	700×800		802	814	914	774	874	112	110	109	110	550	654	5	6	36/36	18	30
800×800	800×800	802	802	914	914	874	874	110	109	109	110	654	654	6	6			32
800×1200	800×1200		1202		1314		1274			116	115		1044		9			38
800×1600	800×1600		1602		1714		1674			119	123		1428		12			44
900×400	900×400	902	402	992	492	960	60	96	96	92	92	768	276	8	3	29/29	14	30
900×700	900×700		702		814	974	774	124	121	110	112	726	550	6	5	36/36	18	30
900×1200	900×1200		1202		1314	974	1274	124	121	110	11	726	1044	6	9			38
1000×600	1000×600	1002	602	1114	714	1074	674	117	120	112	113	840	448	7	4			30
1000×700	1000×700		702		814		774			110	112		550		5			32
1000×800	1000×800		802		914		974			109	110		654		6			31
1000×1000	1000×1000		1002		1114		1074			120	117		840		7			36
1200×600	1200×600	1202	602	1314	714	1274	674	115	116	112	113	1041	448	9	4			34
1200×700	1200×700		702		814		774			110	112		550		5			36
1200×800	1200×800		802		914		874			115	116		654		6			38
1200×1000	1200×1000		1002		1114		1074			120	117		840		7			40
1200×1200	1200×1200		1202		1314		1274			116	115		1044		9			41
1400×700	1400×700	1402	702	1514	814	1474	774	110	114	110	112	1254	550	11	5			40
1400×800	1400×800		802		914		874			109	110		654		6			42
1400×900	1400×900		902		1014		974			121	124		726		6			42
1400×1000	1400×1000		1002		1114		1074			120	117		840		7			44
1400×1210	1400×1210		1202		1314		1274			116	115		1044		9			48
1500×800	1500×800	1502	802	1614	914	1574	874	116	122	109	110	1342	654		6			42
1500×900	1500×900		902		1014		974			121	124		726		6			42
1500×1000	1500×1000		1002		114		1074			120	117		840		7			44
1500×1200	1500×1200		1202		1314		1274			116	115		10		9			48
1600×1000	1600×1000	1602	1002	1714	114	1674	1074	117	120	120	117	1440	840	12	7	36/36	18	46
1600×1200	1600×1200		1202	1714	1314	1674	1274	117	120	116	115	1440	1044	12	9	36/36	18	50
1600×1400	1600×1400		1402	1728	1528	1678	1478	139	140	134	136	1400	1206	10	9	38/38	22	46
1600×1600	1600×1600		1602	1728	1728	1678	1678	139	140	140	139	1400	1400	10	10	38/38	22	48
1800×900	1800×900	1802	902	1914	1014	1874	974	118	117	121	124	1638	726	14	6	36/36	18	48
1800×1000	1800×1000		1002	1914	1114	1874	1074	118	117	120	117	1638	840	14	7			50
1800×1200	1800×1200		1202	1928	1328	1878	1278	135	134	142	142	1638	9914	12	7			46
1800×1400	1800×1400		1402		528		1478			134	136		1026		9			50
1800×1800	1800×1800		1802		1928		1878			134	135		1608		12			56
2000×1000	2000×1000		1004		1130		1080			135	135		810		6			46

圆形产品规格	D_w	D₁	D₂	D₃	b	n	md
圆形产品规格	mm					n	md
108	108	200	164	110	10	4	10
159	159	251	215	161		8
219	219	311	275	211		8
273	273	365	330	275		12
325	325	427	385	327
377	377	479	435	379			12
426	426	528	490	428
480	480	595	540	483	12
530	530	645	600	533
630	630	745	700	633		16
720	720	843	800	723
820	820	943	900	823
920	920	1043	1000	823		20	14
1020	1020	1153	1100	1023	14
1120	1120	1253	1200	1123
1220	1220	1353	1300	1223
1320	1320	1453	1400	1323		24
1420	1420	1553	1500	1423	16	28
1820	1820	1963	1910	1823		28	16
2020	2220	2363	2310	2223		32
2220	2220	2363	2310	2223	18	36
2420	2420	2563	2510	2423	18	40
2820	2820	2983	2915	2823	20	44	18
3220	3220	3883	3315	3223	2	52
3620	3620	3783	3715	3623	2
