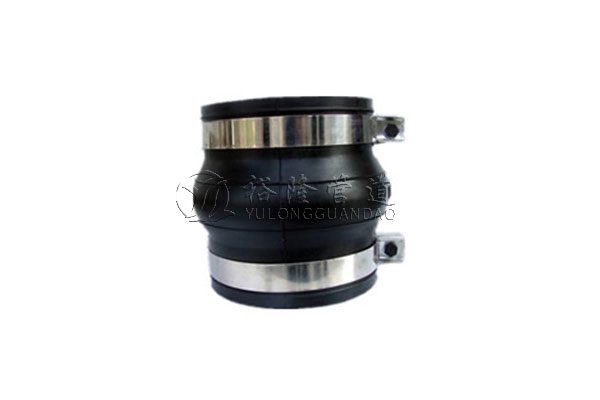

KXT(JGD)型卡箍式橡胶接头-巩义市裕隆管道设备有限公司

　　KXT(JGD)型卡箍式橡胶接头采用卡箍来代替法兰盘和螺栓，使用方便地将卡箍式橡胶接头的两管口分别套装在要边接的管道上，通过卡箍将橡胶接头与管道固定连接，拆卸时松开所述卡箍即可。从而达到补偿管道因热胀冷缩，输水所产生的位移量之目的。

巩义市裕隆管道设备有限公司

24小时销售热线：158-9000-6998 / 微信同号

联系我们

【产品功能】

KXT(JGD)型卡箍式橡胶接头减少震动、降低噪音、伸缩性好，使用方便，内部致密度高、弹性变形效果好。

KXT(JGD)型卡箍式橡胶接头是由织物增强的橡胶件与卡箍紧固件组成,用于管道减震降噪、补偿位移的接头。它是一种高弹性、高气密性、耐介质性和耐气候性的管道接头。

KXT(JGD)型卡箍式橡胶接头按工作压力分：0.1MPa、0.6MPa两个等级。

【型号】：KXT型 JGD型

【产品别名】：卡箍式橡胶接头、卡箍式橡胶软连接

【工作压力】：0.1MPa、0.6MPa

【规格型号】：【DN32mm-DN2000mm】

【适用范围】：【酸、碱、腐蚀类、油、热水、冷水、压缩空气、压缩天然气等】

【产品特点】

1、卡箍式橡胶接头减少震动、降低噪音、伸缩性好，使用方便.

2、是一种高弹性、高气密性、耐介质性和耐气候性的管道接头。

3、卡箍式橡胶头节省了法兰盘和螺栓，节约了工程的开支。

4、卡箍式橡胶头管口处不需要翻边，简化了橡胶接头的生产工序，节约了原材料。

5、卡箍式橡胶接头简化了安装维修工作，提高了工作效率。

6、卡箍采用不锈钢制作，具有耐腐蚀等特点，通径从DN50-400，压力等级从0.25mpa-1.0mpa.

【技术条件】

项目 \| 型号	KXT(JGD)	KXT(JGD)	A、如介质油，酸碱物质 B、工作温度有特殊要求 C、也可来函来图定制 D、订货时需说明
工作压力Mpa	0.1(1)	0.6(6)	A、如介质油，酸碱物质 B、工作温度有特殊要求 C、也可来函来图定制 D、订货时需说明
适用温度℃	-20℃~+115℃（特殊可达-30℃~+250℃）
适用介质	空气、压缩空气、水、海水、热水、油、酸、碱等

【详细参数】

公称通径DN Nominal Diameter （mm）		长度 LengthLmm	轴向位移 Axial displacement mm		横向位移 Haorizontal isplacement mm	偏转角度 Angular deflection(a1+a2)°
mm	英寸inch	长度 LengthLmm	伸长Extension	压缩Compression	横向位移 Haorizontal isplacement mm	偏转角度 Angular deflection(a1+a2)°
32	1.25	180	7	10	10	15
40	1.5	180	7	13	11	15
50	2	180	8	15	12	15
65	2.5	180	10	19	13	15
80	3	180	12	19	13	15
100	4	180	12	20	14	15
125	5	200	16	25	22	15
150	6	200	16	25	22	15
200	8	200	16	25	22	15
250	10	200	16	25	22	15
300	12	200	16	25	22	15
350	14	200	16	25	22	15
400	16	200	16	25	22	15
450	18	200	16	25	22	10
500	20	200	16	25	22	10
600	24	200	16	25	22	10
700	28	200	16	25	22	10
800	32	260-350	18	25	22	10
900	36	260-550	18	25	24	10
1000	40	260-350	18	25	24	10
1200	48	260-550	18	25	24	10
1400	56	260-550	20	26	26	10
1600	64	260-550	20	26	26	10
1800	72	260-550	20	26	26	10
2000	80	260-550	20	26	26	10
注：1、特殊要求可按用户图纸制作，橡胶球体做天然橡胶、三元乙丙橡胶、氯丁橡胶、丁基橡胶、丁腈橡胶、氟橡胶等。
