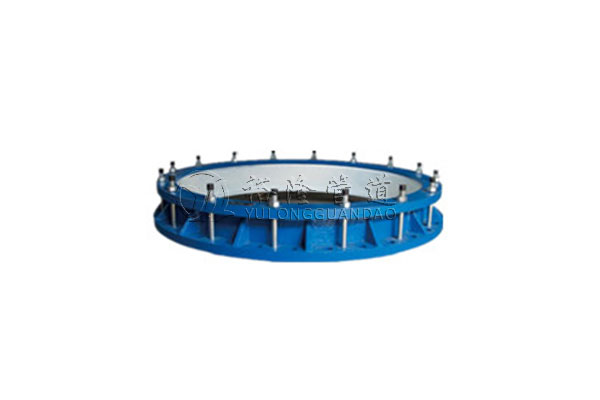

VSSJA（AF）型法兰式松套伸缩接头

　　VSSJA（AF）型法兰式松套伸缩接头是由主体,压盖,密封圈和紧固件组成.法兰松套伸缩接头采用和压盖松套补偿接头相同的密封原理,连接方式一端为法兰连接,另一端为承插连接,法兰松套伸缩接头适合于阀门等设备与管道的连接,法兰松套伸缩接头在连接的同时能补偿管道的轴向位移及一定量的挠曲和信心,从而保护阀门等设备.承插口同样适合与钢管,铸铁管,球墨铸铁管,PVC管,ABS管等连接.同时吸取了国内外同类产品优特点设计的

巩义市裕隆管道设备有限公司

24小时销售热线：158-9000-6998 / 微信同号

联系我们

【产品功能】
巩义裕隆管道设备有限公司法兰式式松套限位伸缩接头又叫做法兰式松套伸缩节，膨胀节，补偿器等，是泵、阀门等与管道连接的新产品。通过螺栓把他们连接起来使其成为一个整体，并有一定的位移量。这样就可以在安装维修时根据现场尺寸进行调整。
VSSJA（AF）型法兰式松套伸缩接头是由主体,压盖,密封圈和紧固件组成.法兰松套伸缩接头采用和压盖松套补偿接头相同的密封原理,连接方式一端为法兰连接,另一端为承插连接,法兰松套伸缩接头适合于阀门等设备与管道的连接,法兰松套伸缩接头在连接的同时能补偿管道的轴向位移及一定量的挠曲和信心,从而保护阀门等设备.承插口同样适合与钢管,铸铁管,球墨铸铁管,PVC管,ABS管等连接.同时吸取了国内外同类产品优特点设计的，法兰松套伸缩接头具有结构简单合理，密封性能可靠，勿需焊接，安装拆卸方便，法兰松套伸缩接头能补偿管道一定范围内的位移、错位和挠曲等优点。

【型号】：AF型、VSSJF型

【规格】：DN65-3200mm

【工作压力】：0.6Mpa、1.0Mpa、1.6Mpa、2.5Mpa

【产品】：ISO9001-2008

【适用范围】：【酸、碱、腐蚀类、油、热水、冷水、压缩空气、压缩天然气等】
【性能特点】
1、可对管道运行过程中产生的位移起到补偿作用
2、结构简单，工作可靠，维修保养方便
3、无需焊接，方便施工，节约又省时
4、能胀能缩，能斜能偏，密封性能好
5、安装迅速，维修便捷

【连接参数】

公称直径Nominal Diameter DN	管子外径External diameter of pipe DW	长度Length		法兰连接尺寸Flange connecting dimension
		长度Length		0.25Mpa			0.6Mpa			1.0Mpa
		L1	L	D	D1	n-do	D	D1	n-do	D	D1	n-do
65	76	105	118	160	130	4-14	160	130	4-14	185	145	4-18
80	89		118	190	150	4-18	190	150	4-18	200	160	8-18
100	108		123	210	170		210	170		220	180
100	114			210			210	170		220	180
125	133			240	200	8-18	240	200	8-18	250	210
125	140			240			240	200		250	210
150	159			265	225		260	225		285	240	8-22
150	168			265			260	225		285	240
200	219			320	280		320	280		340	295
250	273		130	375	335	12-18	375	335	12-18	395	350	12-22
300	325	130	160	440	395	12-22	440	395	12-22	445	400	12-22
350	355			490	445		490	445		505	460
350	377			490			490	445		505	460
400	406			540	495	16-22	540	495	16-22	565	515	16-22
400	426			540		16-22	540	495	16-22	565	515	16-22
450	457			595	550	16-22	595	550	16-22	615	565	16-26
450	480			595		16-22	595	550	16-22	615	565	16-26
500	508			645	600	20-22	645	600	20-22	670	620	20-26
500	530			645		20-22	645	600	20-22	670	620	20-26
600	610			755	705	20-26	100	705	20-26	780	725	20-30
600	630			755		20-26	100	705	20-26	780	725	20-30
700	720			860	810	24-26	860	810	24-26	895	840	24-30
800	820	220	225	975	920	24-30	975	920	24-30	1015	950	24-33
900	920			1075	1020	24-30	1075	1020	24-30	1115	1015	28-33
1000	1020			1175	1120	28-30	1175	1120	28-30	1230	1160	28-36
1200	1220			1375	1320	32-30	1405	1340	32-33	1455	1380	32-40
1400	1420		270	1575	1520	36-30	1630	1560	36-36	1675	1590	36-42
1600	1620			1790	1730	40-30	1830	1760	40-36	1915	1820	40-48
1800	1820			1990	1930	44-30	2045	1970	44-40	2115	2020	44-48
2000	2020			2190	2130	48-30	2265	2180	48-42	2325	2230	48-48
2200	2220		275	2405	2340	52-33	2475	2390	52-42	2550	2440	52-56
2400	2420		275	2605	2540	56-33	2685	2600	56-42	2760	2650	60-56
2600	2620	240	300	2805	2740	60-33	290S	2810	60-48	2960	2850	60-56
2800	2820			3030	2960	64-36	3115	3020	64-48	3180	3070	64-56
3000	3020			3230	3160	68-36	3315	3220	68-48	3405	3290	68-60
3200	3220			3430	3360	72-36	3525	3430	72-48
3400	3420			3630	3560	76-36	3735	3640	76-48
3600	3620			3840	3770	80-36	3970	3860	80-56
3800	3820			4045	3970	80-39
4000	4020			4245	4170	84-39
