【产品功能 】

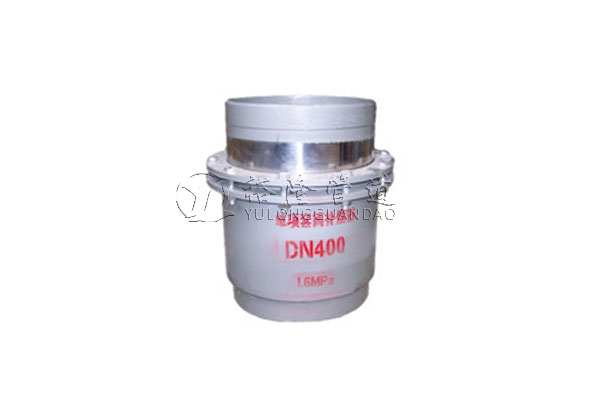

套筒式补偿器分单向型和双向型补偿结构，双向型特点是不论介质从补偿器何端流入，其补偿器两端的滑动套筒总是自由滑动，达到双向补偿作用，增大补偿量。

套筒补偿器也称称管式伸缩节，是热流体管道的补偿装置，主要用于直线管道辅设后出现的轴向热膨胀位移吸收补偿，是一种直接安装在任何输送无腐蚀的单向或多向流体的管道之中的补偿器。套筒式补偿器广泛用于城镇供暖,冶金,矿山,发电,石油化工,建筑等行业的输送管道中。主要有套筒(芯管),外壳,密封材料等组成，用于补偿管道的轴向伸缩及任意角度的轴向转动.具有体积小补偿量大的特点适用于热水、蒸气、油脂类介质，通过滑动套筒对外套筒的滑移运动，达到热膨胀的补偿。

套筒补偿器，是一种接触式密封，在外套管与芯管之间填入弹性密封材料，在填料受到轴向力压紧后能紧贴在芯管表面，利用密封材料的弹性变形补偿密封面的磨损，阻止介质外漏，目前由单一填料发展成组合使用，如硬填料放在深部，软填料在压盖附近；或硬软填料中间放入密封油，出现泄漏时，采用补注油的方法止漏。

套筒式补偿器的使用寿命大，疲劳寿命与管道相当。滑动表面经特殊处理，在盐水、盐溶液等环境下耐腐蚀性能好，比奥氏体不锈钢高50倍以上。同时，多年后因磨损导致密封效果减弱时，可再次紧固法兰，增强密封性能，也可将螺栓松开，取下压圈，再装进一层或两层密封环，压紧压圈，继续使用。

【产品型号】：TD型\TS型

【产品别名】：套筒补偿器

【公称通径】：DN32mm-DN1000mm

【工作压力】：0.6-2.5MPa

【适用范围】：广泛用于城镇供暖,冶金,矿山,发电,石油化工,建筑等行业的输送管道中

【产品特点】

1、使用寿命大，疲劳寿命与管道相当。滑动表面经特殊处理，在盐水、盐溶液等环境下耐腐蚀性能好，比奥氏体不锈钢高50倍以上。

2、维护方便：多年后因磨损导致密封效果减弱时，可再次紧固法兰，增强密封性能，也可将螺栓松开，取下压圈，再装进一层或两层密封环，压紧压圈，继续使用。

3、套筒式补偿器的内套筒与管道连接，采用高性能自压式动密封的原理与结构，它可以随着管道的 伸缩在外壳内进行自由滑动，能适应任何管道的密封要求。

4、外壳与内套筒之间采用新型合成材料密封，能 耐高温，防腐蚀抗老化，适用温度-40至150，特殊情 况下可达350。既能保证轴向滑动，又能保证管内介质不泄漏。

5、设计了防拉断装置，可保证在其伸缩到位置时不被拉开，从而使整个管网运行大大提高。

注：安装前注意保护滑动表面，严禁碰伤或腐蚀
