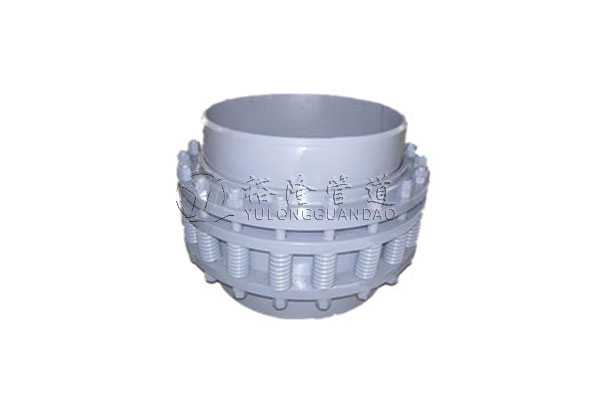

XZ免维护旋转补偿器是热力管道热膨胀补偿方面的一种新型补偿器。它是由套筒补偿器的结构结合旋转接头的原理设计而来，打破传统波纹补偿器的工作原理和设计理念。它结构简单、设计合理、造价低、安装方便等。旋转补偿器的构造主要有整体密封座、密封压盖、大小头、减摩定心轴承、密封材料、旋转筒体等构件组成，安装在热力管道上需两个以上组对成组，形成相对旋转吸收管道热位移，从而减少管道之应力。由于旋转补偿器的密封型式为径向密封，旋转体在工作时不产生轴向位移，因而无泄漏隐患，密封腔内填以的密封材料，确保了优越的密封性能，使得管网可长期安全稳定的运行。
XZ免维护旋转补偿器在管道上一般按150～500m安装一组（可根据自然地形确定），有十多种安装形式，可根据管道的走向确定布置形式。采用该型补偿器后，固定支架间距增大，为避免管段挠曲要适当增加导向支架，为减少管段运行的摩擦阻力，在滑动支架上应安装滚动支座。

【产品型号】：XZ型

【产品别名】：旋转补偿器 、套筒补偿器

【公称通径】：DN32mm-DN600mm

【工作压力】：0.6-2.5MPa

【适用范围】：广泛适用于供热、供水、燃气、石油、化工管道。

【产品特点】

1、补偿量大，可根据自然地形及管道强度布置，大一组补偿器可补偿500m管段；

　　2、不产生由介质压力产生的盲板力，固定支架可做得很小，特别适用于大口径管道；

　　3、密封性能优越，长期运行不需维护；

　　4、维修方便：实现在不停气的情况可带温、带压进行检修。

　　5、在高温、高压下运行安全

　　6、旋转补偿器可安装在蒸汽地埋管和热水地埋管上，可大量节约投资和提高运行安全性。

【详细参数】
