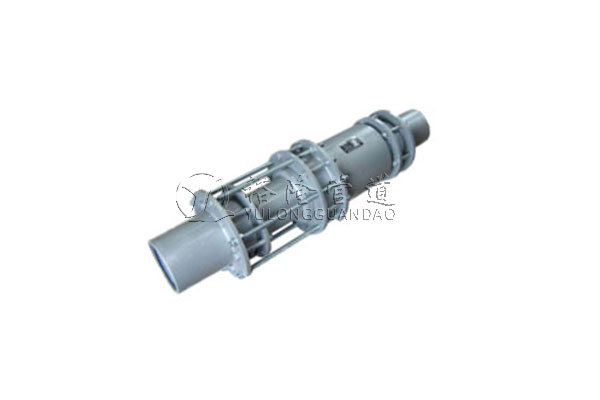

巩义市裕隆管道设备有限公司生产的ZTWB直流介质无推力补偿器：由后套管体、固定法兰、注油孔、石墨填料、伸缩管、连接螺丝等构成。ZTWB直流介质无推力补偿器的问世，无疑是热力管道补偿器产品的一项突破性前进。它不仅为补偿器的生产开拓了新的领域，更重要的是它不但解决管道内存在工作介质推力的致命弱点，同时也解决了无推力补偿器应力过于集中，介质阻力大等弊端。

ZTWB型注油式直流介质无推力套筒补偿器，可广泛适用于化工、石油、热电、冶金，城市集中供热采暖等管网中，地沟和高空架设的管道。同时，便于管路设计，便于安装施工，且节省大批资金(仅固定支架一项费用节60％以上)。

目前，ZTWB及TWB型系列注油式直流介质无推力补偿器，经用户使用证明，其优越性已被初步证明，优越于其它同类产品。

【产品型号】：ZTWB型

【产品别名】：无推力补偿器 、套筒补偿器

【公称通径】：DN32mm-DN1000mm

【工作压力】：0.6-2.5MPa

【适用范围】：广泛适用于化工、石油、热电、冶金，城市集中供热采暖等管网中

【产品特点】

ZTWB型注油式直流介质无推力套筒补偿器是利用流体力学中的帕斯卡理论，在设计结构上巧妙的利用一个密环形汽室，这个汽室内分别有两个环形受压面，一个是固定的汽室内端面，另一个是密闭在汽室内的伸缩管肩部环形面，伸缩管是可移动的。这个可移动的环形受压面的面积恰好和伸缩管横截面积相等，补偿器工作时，在介质压力的作用下，环形面上的压力和伸缩管横截面积的压力是相等，而方向相反，因此两压力相互抵消。这样一来，在设计支架中仅考虑补偿器压紧填料的摩擦力，对固定支架的推力计算中，就不再计算由工作介质压力，而引起的对固定支架的推力。因此固定支架属减载式支架，可节省大量支架材料，也节省人力和财力。
